| ■ U.P.S
(Uninterruptible Power System) | 무정전
전원장치
|
|
|
PTU
- Series
|
|
|
|
|
|
|
|
|

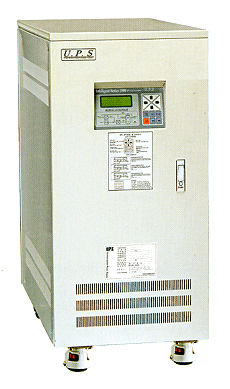

Intelligent Series 1000 / 1상
|
|
|
|
- 높은 신뢰성에 의한 운전
- double-conversion(converter-inverter)에
의한
on line type
- 충전부의 고성능화에 의한 충전시간 감소
- 추가 증설에 의한 전원 이중화 시스템 구현
-
심방전에 대한 보호 기능
- 축전지 수명 증대
- 과전압, 과전류, SURGE보호회로 내장 및
EMI FILTER 내장으로
인한 고주파 감쇄
- FILTER회로 내장 파형 왜율 극소화로 기기의
오동작 방지 및 수명 연장
- 높은 기능성에 의한 운전
- 인버터에 의한 기동(축전지 방전시에도 기동가능)
- 자동 절체
기능(BYPASS-INVERTER)
- 극한 환경에서의 시스템 보호 기능
- 고효율 실현으로 열과 소음이 없어 경제적
이익
- User Interface
- LCD DISPLAY 및 MIMIC PANNEL채용에
의한
효율적인 관리
- 쉬운 설치와 조작성
- UPS 자체진단기능
- OPTION
- RS-232C에 의한 통신 솔루션
- SNMP에 의한 통합 메니지먼트
솔루션
- 원거리 지역의 REMOTE제어 및 관리 기능
- 완벽한 축전지 모니터링 시스템
- ECO모드운전
|
|
용량(KVA)
|
1
|
2
|
3
|
5
|
7.5
|
10
|
15
|
20
|
30
|
|

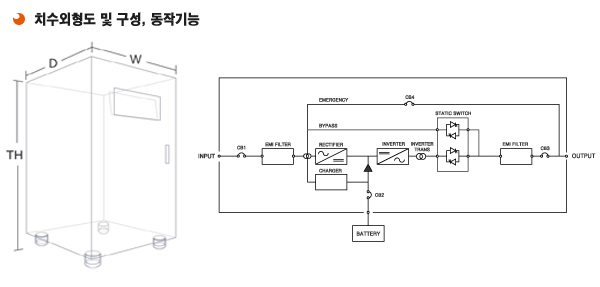

외함크기 (mm)
|
|
Widgt
|
290
|
290
|
290
|
290
|
395
|
395
|
560
|
560
|
750
|
|
Depth
|
570
|
570
|
570
|
570
|
750
|
750
|
750
|
750
|
850
|
|
Height
|
720
|
720
|
720
|
720
|
800
|
800
|
900
|
900
|
1245
|
|
Total High
|
785
|
785
|
785
|
785
|
905
|
905
|
1005
|
1005
|
1350
|
|
무게(Kg)
|
80
|
120
|
130
|
170
|
190
|
250
|
280
|
580
|
580
|
*
전기적 특성
|
구분
|
특성
|
|
용량(KVA)
|
1 |
2 |
3 |
5 |
7.5 |
10 |
15 |
20 |
30 |
|
일반특성
|
|
냉각방식 |
강제풍냉식
|
|
사용정격 |
100%연속사용
|
|
정류 및 충전제어방식 |
DIODE BRIDGE / THYRISTOR 위상제어
|
|
정류 및 충전사용소자 |
DIODE, MOS-FET/THYRISTOR
|
|
인버터 제어방식 |
고주파(20㎑)순시제어 PWM방식
|
|
인버터 사용소자 |
I.G.B.T(Insulated Gate Bipolar Transistor)
|
|
ST/SW 절체방식 |
무순단 동기 절체
|
|
변압기 절연계급 |
H종
|
|
입력전원
|
|
상수 |
1Ø 2W
|
|
정격전압 |
110V, 220V
|
|
전압변동범위 |
정격의 ±10%
|
|
정격주파수 |
60㎐ ±5%
|
|
출력전원
|
|
상수 |
1Ø 2W, 1Ø 3W
|
|
정격전압 |
110V, 220V,110V/220V
|
|
전입안정도 |
±2% 이내
|
|
정격주파수 |
60㎐ ±0.2% 이내
|
|
주파수 동기범위 |
±1㎐
|
|
(1)과도전압변동 |
±5% 이내
|
|
(2)과도응답속도 |
20mS 이내(±2% 이내로 복귀기준)
|
|
출력전압조정 |
±5%
|
|
파형의율 |
THD 3% 이내 (LINEAR부하 100%기준)
|
|
과부하 내량 |
120% 10분간
|
|
역률 |
지상0.8%
|
|
소음 |
55db이하 |
65db이하 |
|
종합효율 |
80%이상 |
85%이상 |
|
동기절제
|
|
동기절체시간 |
4mS 이내
|
|
절체조건 |
인버터 비정상시/출력 과부하시/직류 저전압시/수동 절체시
|
|
정전보상시간 |
30분 ~ 8시간
|
|
OPTION |
RS-232C PORT를 이용한 원격감시제어
|
|
|
|
|
|
|

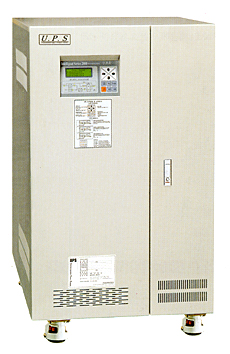

Intelligent Series 2000 / 3상-1상
|
|
|
|
- 높은 신뢰성에 의한 운전
- double-conversion(converter-inverter)에
의한
on line type
- 충전부의 고성능화에 의한 충전시간 감소
- 추가 증설에 의한 전원 이중화 시스템 구현
-
심방전에 대한 보호 기능
- 축전지 수명 증대
- 과전압, 과전류, SURGE보호회로 내장 및
EMI FILTER 내장으로
인한 고주파 감쇄
- FILTER회로내장 파형 왜율 극소화로 기기의
오동작 방지 및 수명 연장
- 높은기능성에 의한 운전
- 인버터에 의한 기동(축전지 방전시에도 기동가능)
- 자동 절체
기능(BYPASS-INVERTER)
- 극한 환경에서의 시스템 보호 기능
- 고효율 실현으로 열과 소음이 없어 경제적
이익
- User Interface
- LCD DISPLAY 및 MIMIC PANNEL채용에
의한
효율적인 관리
- 쉬운 설치와 조작성
- UPS 자체진단기능
- OPTION
- RS-232C에 의한 통신 솔루션
- SNMP에 의한 통합 메니지먼트
솔루션
- 원거리 지역의 REMOTE제어 및 관리 기능
- 완벽한 축전지 모니터링 시스템
- ECO모드운전
|
|
용량(KVA)
|
7.5
|
10
|
15
|
20
|
30
|
40
|
50
|
60
|
75
|
100
|
|
외함크기
(mm) |
|
Widgt
|
395
|
395
|
560
|
560
|
750
|
900
|
900
|
1000
|
1000
|
1000
|
|
Depth
|
750
|
750
|
750
|
750
|
850
|
750
|
750
|
850
|
850
|
950
|
|
Height
|
800
|
800
|
900
|
900
|
1245
|
1500
|
1500
|
1600
|
1600
|
1800
|
|
Total High
|
905
|
905
|
1005
|
1005
|
1350
|
1605
|
1605
|
1705
|
1705
|
1905
|
|
무게
|
170
|
190
|
250
|
280
|
580
|
670
|
830
|
980
|
980
|
1150
|
*
전기적 특성
|
구분 |
특성 |
|
용량(KVA) |
7.5 |
10 |
15 |
20 |
30 |
40 |
50 |
60 |
75
|
100
|
|
일반특성
|
|
냉각방식 |
강제풍냉식
|
|
사용정격 |
100%연속사용
|
|
정류 및
충전제어방식 |
DIODE BRIDGE / THYRISTOR 위상제어
|
|
정류 및
충전사용소자 |
DIODE, MOS-FET/THYRISTOR
|
|
인버터
제어방식 |
고주파(20㎑)순시제어 PWM방식
|
|
인버터
사용소자 |
I.G.B.T(Insulated Gate Bipolar Transistor)
|
|
ST/SW
절체방식 |
무순단 동기 절체
|
|
변압기
절연계급 |
H종
|
|
입력전원
|
|
상수 |
3Ø 3W , 3Ø 4W
|
|
정격전압 |
208V, 220V, 380V, 440V
|
|
전압변동범위 |
정격의 ±10%
|
|
정격주파수 |
60㎐ ±5%
|
|
출력전원
|
|
상수 |
1Ø 2W, 1Ø 3W
|
|
정격전압 |
110V, 220V,110V/220V
|
|
전입안정도 |
±2% 이내
|
|
정격주파수 |
60㎐ ±0.2% 이내
|
|
주파수
동기범위 |
±1㎐
|
|
(1)과도전압변동 |
±5% 이내
|
|
(2)과도응답속도 |
20mS 이내(±2% 이내로 복귀기준)
|
|
출력전압조정 |
±5%
|
|
파형의율 |
THD 3% 이내 (LINEAR부하 100% 기준)
|
|
과부하
내량 |
120% 10분간
|
|
역률 |
지상 0.8%
|
|
소음 |
55db이하 |
65db이하 |
|
종합효율 |
85%이상 |
88%이상 |
|
동기절제
|
|
동기절체시간 |
4mS 이내
|
|
절체조건 |
인버터 비정상시/출력 과부하시/직류 저전압시/수동 절체시
|
|
정전보상시간 |
30분~8시간
|
|
OPTION |
RS-232C PORT를 이용한
원격감시제어
|
|
|
|
|
|
|

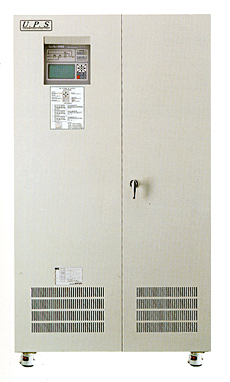

Intelligent Series 3000 / 3상
|
|
|
|
- 높은 신뢰성에 의한 운전
- double-conversion(converter-inverter)에
의한
on line type
- 충전부의 고성능화에 의한 충전시간 감소
- 추가 증설에 의한 전원 이중화 시스템
구현
- 심방전에 대한 보호 기능
- 축전지 수명 증대
- 과전압, 과전류, SURGE보호회로 내장 및
EMI
FILTER 내장으로 인한 고주파 감쇄
- FILTER회로내장 파형 왜율 극소화로 기기의
오동작 방지 및 수명 연장
-
높은기능성에 의한 운전
- 인버터에 의한 기동(축전지 방전시에도 기동가능)
- 자동 절체 기능(BYPASS-INVERTER)
-
극한 환경에서의 시스템 보호 기능
- 고효율 실현으로 열과 소음이 없어 경제적 이익
- User Interface
- LCD DISPLAY 및 MIMIC PANNEL채용에
의한
효율적인 관리
- 쉬운 설치와 조작성
- UPS 자체진단기능
- OPTION
- RS-232C에 의한 통신 솔루션
- SNMP에 의한 통합 메니지먼트
솔루션
- 원거리 지역의 REMOTE제어 및 관리 기능
- 완벽한 축전지 모니터링 시스템
- ECO모드운전
|
|
용량(KVA)
|
10
|
15
|
20
|
30
|
50
|
60
|
75
|
100
|
150
|
200
|
|

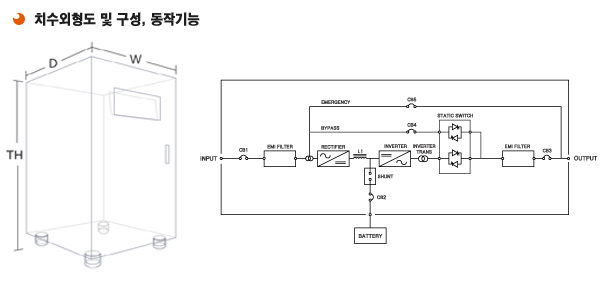

외함크기
(mm) |
|
Widgt
|
650
|
650
|
650
|
750
|
900
|
1000
|
1000
|
1000
|
1660
|
1660
|
|
Depth
|
760
|
760
|
760
|
850
|
750
|
850
|
850
|
950
|
960
|
960
|
|
Height
|
1200
|
1200
|
1200
|
1245
|
1500
|
1600
|
1600
|
1800
|
1750
|
1750
|
|
Total High
|
1305
|
1305
|
1305
|
1350
|
1605
|
1705
|
1705
|
1905
|
1825
|
1825
|
|
무게(Kg)
|
330
|
330
|
360
|
390
|
580
|
720
|
960
|
1150
|
1350
|
1350
|
*
전기적 특성
|
구분 |
특성 |
|
용량(KVA) |
10 |
15 |
20 |
30 |
50 |
60 |
75 |
100 |
150 |
200 |
|
일반특성
|
|
냉각방식 |
강제풍냉식
|
|
사용정격 |
100%연속사용
|
|
정류 및
충전제어방식 |
3상 전파정류 위상제어 방식
|
|
정류 및
충전사용소자 |
THYRISTOR
|
|
인버터
제어방식 |
고주파(20㎑)순시제어 PWM방식
|
|
인버터
사용소자 |
I.G.B.T(Insulated Gate Bipolar Transistor)
|
|
ST/SW
절체방식 |
무순단 동기 절체
|
|
변압기
절연계급 |
H종
|
|
입력전원
|
|
상수 |
3Ø 3W , 3Ø 4W
|
|
정격전압 |
208V, 220V, 380V, 440V
|
|
전압변동범위 |
정격의 ±10%
|
|
정격주파수 |
60㎐ ±5%
|
|
출력전원
|
|
상수 |
3Ø 3W, 3Ø 4W
|
|
정격전압 |
208V, 220V,380V, 440V
|
|
전입안정도 |
±2% 이내
|
|
정격주파수 |
60㎐ ±0.2% 이내
|
|
주파수
동기범위 |
±1㎐
|
|
(1)과도전압변동 |
±5% 이내
|
|
(2)과도응답속도 |
20mS 이내(±2% 이내로 복귀기준)
|
|
출력전압조정 |
±5%
|
|
파형의율 |
THD 3% 이내 (LINEAR부하 100%기준)
|
|
과부하
내량 |
120% 10분간
|
|
역률 |
지상 0.8%
|
|
소음 |
65db이하
|
|
종합효율 |
85%이상 |
88%이상 |
90%이상 |
|
동기절제
|
|
동기절체시간 |
4mS 이내
|
|
절체조건 |
인버터 비정상시/출력 과부하시/직류 저전압시/수동 절체시
|
|
정전보상시간 |
30분 ~ 8시간
|
|
OPTION |
RS-232C PORT를 이용한
원격감시제어
|
|
|
|
