1.
A.V.R의 필요성
- 낮은 전압이 입전될 때 : 장비의 효율을 저하시키고 기계의 수명을
단축시킨다.
- 높은 전압은 기기를 손상시킨다.
- 순간적으로 높은 전압이나 낮은 전압은 기기의 오동작을 유발한다.
2. A.V.R의 용도
- COMPUER 분석기컴퓨터 단층 촬영장치(C/T), 의료기기 FA기기,
OA기기, 연구, 개발실 전원,
- 계측기, 방송기기, 인쇄기기, 전압변동이 심한 곳 등
3. Micro Processor A.V.R의 특장점

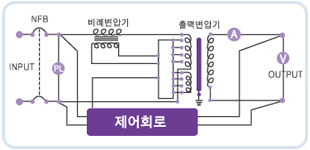

- Electronic Tap Changing
Regulator방식
- 전압변동시 0.008~0.048Sec로 국내 순수한 정현파
- 열,소음이 없고 매우 높은 효율
-
소형, 경량의 세련된 Design
- Zero X-ing 원리에 의한 절환방식으로 Noise 발생이 전무
- 각 부하특성에 맞게
설계된 High Technology
- 각종 보호 장치와 보호회로 채택, Impulse Noise에 대한 대책마련으로 신뢰성이
높음
- 수명이 반영구적이며 고장이 없음.
*
Dimention ＆ Weight
|
1Ø외함치수 |
1.2 |
3 |
5 |
7.5/10 |
15/20 |
30 |
50 |
|
외함치수
|
|
Width |
260 |
250 |
280 |
420 |
450 |
490 |
580 |
|
Depth |
350 |
400 |
500 |
470 |
550 |
630 |
640 |
|
Total
high |
195 |
320 |
470 |
720 |
800 |
890 |
1350 |
|
|
|
|
3Ø외함치수 |
5 |
7.5 |
10 |
15 |
20 |
30 |
50 |
75 |
100 |
150 |
200 |
|
외함치수
|
|
Width |
450 |
460 |
520 |
540 |
560 |
560 |
650 |
750 |
850 |
1000 |
1400 |
|
Depth |
520 |
540 |
580 |
600 |
620 |
620 |
750 |
900 |
1000 |
1200 |
1500 |
|
Total
high |
800 |
800 |
1000 |
1000 |
1200 |
1300 |
1800 |
1900 |
2000 |
2100 |
2300 |
|
*
표준사양 및 특성
|
구
분 |
1Ø, 3Ø 용량별 사양
|
|
입 력
|
|
전압범위 |
110V, 208V, 220V, 380V,
440V, 480V, ±15% |
|
주파수 |
50/60 Hz |
|
출 력
|
|
전압 |
110V, 208V, 220V, 380V,
440V, 480V |
|
안정도 |
±2% (Line / Load
Regulation 포함) |
|
주파수 |
50/60 Hz |
|
전기적사양
|
|
효율 |
90% 이상 |
|
응답속도 |
0.048 Sec 이내 |
|
파형외율 |
0.3% 이하 |
|
과부하내량 |
120% 10분간 |
|
과,저전압차단장치 |
±10% |
|
절연저항 |
DC 500V 메가로 측정 5M 이상 |
|
절연내력 |
AC 1500V 1분간 견딤 |
|
고조파장애 |
없음 |
|
보호장치 |
과전압, 부족전압, 과전류, Noise
(Impulse) |
*
AVR의 타사와 특성비교표
|
특
성 |
본사
Micro Processor
AVR |
타사 |
타사 |
|
T C R
형 |
S C R 형 |
M V R
향 |
|
조정방식 |
전자식 탭 변화형 |
위상 제어형 |
자기증폭형 |
|
제어소자 |
TRIAC, PT,
IC |
SCR,
REACTOR
CONDENCER |
REACTOR
CONDENCER
DIODE |
|
입력전압범위 |
± 15% |
± 15% |
± 15% |
|
출력전압안정도
(부하안정도포함) |
± 2% |
± 2% |
± 2% |
|
반응속도 |
0.008 ~
0.048초 |
0.1초 |
0.1초 |
|
효율 |
95% |
90% |
80% |
|
파형의율 |
0.3% 이하 |
3 ~ 5% |
5% |
|
자체고조파발생 |
없음 |
자체발생 |
자체발생 |
|
전파장애 |
미국 FCC나 독일
VDE
규정에 적합 |
미국 FCC나 독일 VDE
규정에 부적합
함 |
미국 FCC나 독일
VDE
규정에 적합 함 |
|
사용기능 부하 |
컴퓨터 및 모든설비에
적합 |
유도성 부하에는 사용불가 |
유도성 부하 및
충격성
부하에는 사용불가 |
|
소음 |
|
|
부하에는 사용불가 |
|
사용주파수 |
전혀없음 |
50폰 이내 |
60폰 이내 |
|
무부하손실 |
50Hz, 60Hz
겸용가능 |
50Hz, 60Hz 겸용불가 |
50Hz, 60Hz
겸용불가 |
|
부하와의
간섭협상 |
매우적다 |
많다 |
많다 |
|
수영및고장 |
전혀없음
반영구적이며
고장없음 |
전압안정도 파형 및 응답속도 제어소자 자주
고장남 |
전압안정도 파형 및 응답속도
거의 없으나 실제 조정 안됨 |
|
