	Home > DC파워 > 일반형DC파워
	Regulated DC Power Supply

PTAP-Series

| 일반형 DC파워서플라이

90W ~ 15KW (30V ~ 500V) / 1CH

본 전원공급기(PTAP Series) 는 교류전압(AC) 을 수전하여 제품 내부에서 직류 전원(DC) 으로 변환하여 DC전압 및 DC전류를 원하시는대로 Linear 하게 가변하고 유지시키는 제품입니다. 본 장비는 각종 회로테스트, 가전제품 , 전기분해, 모터구동, 금속도금 , 램프 테스트, 자동차 부품 테스트 전원용 장비 입니다.

제품설명

사양/라인업

다운로드

■ FEATURE

■ APPLICATION

LINEAR TYPE 일반형 직류 전원 공급장치

전압 가변 기능 , 전류 제한 및 가변 기능

C.V(정전압), C.C(정전류) 모드 (자동전환)

DC OUTPUT ON/OFF KEY 기능

PRESET FUNCTION

V-SENSE 전압 DROP 보상기능

3 1/2 DISPLAY & CONTROL RESOLUTION

HIGH STABILITY & HIGH ACCURACY

LOW RIPPLE & LOW DRIFT

ANALOG INPUT (0~10Vdc) REMOTE 원격 기능

EASY CONTROL WITH JOG-DIAL

각종 전기,전자관련 생산 및 R&D시험용

충전 및 방전 시스템 의 배터리 충전용

자동차 관련 부품 및 MOTOR 구동 TEST 용

반도체, PCB , 각종 소자 부품 TEST용

전기 분해 및 도금 등의 전원 인가용

전자부하장치 부하 TEST 용

품질 보증 및 신뢰성 시험용

LED, LAMP 점등 시험용

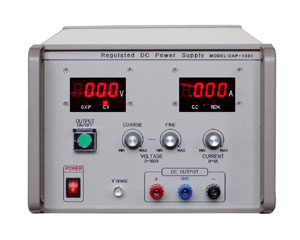

◆ 90~150Watt

W:250 x D:360 X H: 177mm (4U)

◆200~400Watt

W: 435 x D:360 X H: 133mm

(19" 3U)

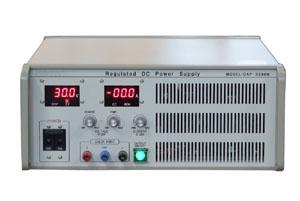

◆500~600Watt / ◆750~1000Watt

W: 435 x D:360 X H: 177 mm(19" 4U)

W: 435 x D:500 X H: 177 mm(19" 4U)

◆1200~1800Watt

W: 435 x D:500 X H: 223mm

(19" 5U )

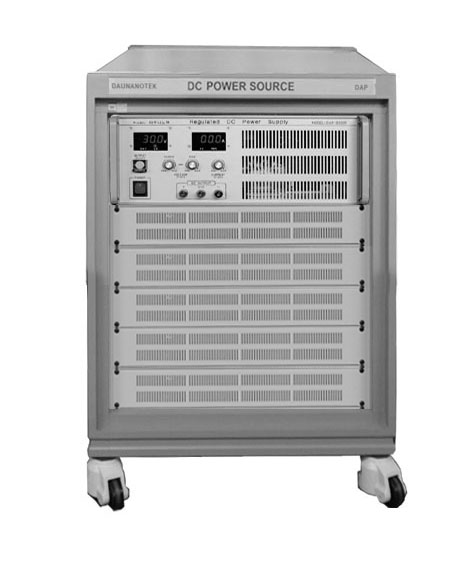

◆2000~4000Watt

W: 600 x D:650 X H: 800 mm

W: 600 x D:750 X H: 1000 mm

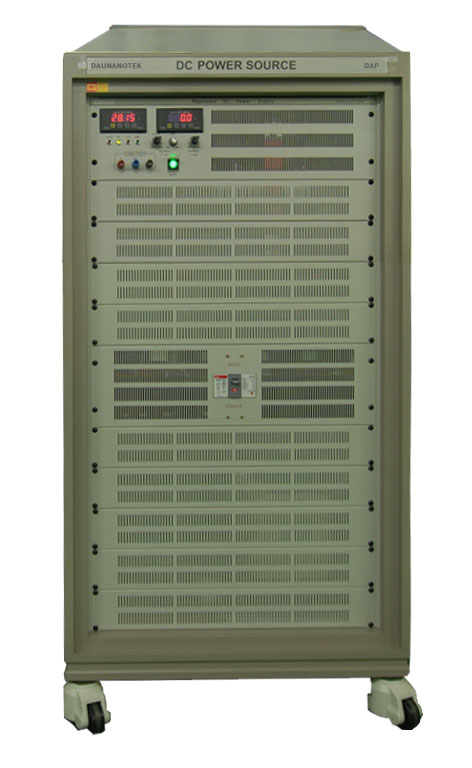

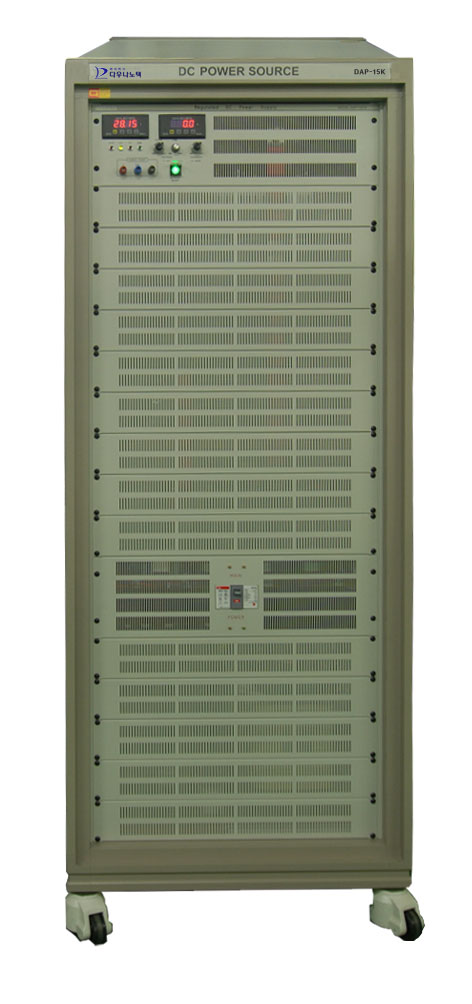

◆5000W~8000Watt / ◆9K ~ 15K Watt

W: 600 x D:900 X H: 1600 mm

W: 600 x D:900 X H: 1800 mm

제품설명

사양/라인업

다운로드

■ SELECT GUIDE (모델명 구성 예 : PTAP - 전압 전류 )

전압 전류	0~30V	0~50V	0~100V	0~150V	0~200V	0~300V	0~500V
0~1A	-	-	PTAP-1001	PTAP-1501	PTAP-2001	PTAP-3001	PTAP-5001
0~2A	-	-	PTAP-1002	PTAP-1502	PTAP-2002	PTAP-3002	PTAP-5002
0~3A	-	PTAP-503	PTAP-1003	PTAP-1503	PTAP-2003	PTAP-3003	PTAP-5003
0~5A	PTAP-305	PTAP-505	PTAP-1005	PTAP-1505	PTAP-2005	PTAP-3005	PTAP-5005
0~10A	PTAP-3010	PTAP-5010	PTAP-10010	PTAP-15010	PTAP-20010	PTAP-30010	PTAP-50010
0~15A	PTAP-3015	PTAP-5015	PTAP-10015	PTAP-15015	PTAP-20015	PTAP-30015	PTAP-50015
0~20A	PTAP-3020	PTAP-5020	PTAP-10020	PTAP-15020	PTAP-20020	PTAP-30020	-
0~30A	PTAP-3030	PTAP-5030	PTAP-10030	PTAP-15030	PTAP-20030	-	-
0~50A	PTAP-3050	PTAP-5050	PTAP-10050	PTAP-15050	PTAP-20050	-	-
0~100A	PTAP-30100	PTAP-50100	PTAP-100100	PTAP-150100	PTAP-200100	-	-
0~150A	PTAP-30150	PTAP-50150	PTAP-100150	PTAP-150150	PTAP-200150	-	-
0~200A	PTAP-30200	PTAP-50200	PTAP-100200	PTAP-150200	-	-	-
0~300A	PTAP-30300	PTAP-50300	PTAP-100300	-	-	-	-
0~500A	PTAP-30500	PTAP-50500	-	-	-	-	-

▼ SPECIFICATIONS

SPECIFICATION	MODEL	PTAP-305	PTAP-3010	PTAP-3020	PTAP-3030
	OUTPUT	30V 5A	30V 10A	30V 20A	30V 30A
DC OUTPUT	POWER	0~150W	0~300W	0~600W	0~900W
	VOLTAGE(CV)	0~30V	0~30V	0~30V	0~30V
	CURRENT(CC)	0~5A	0~10A	0~20A	0~30A
RIPPLE REJECTION (rms/p-p)		3/30 ㎷	3/30 ㎷	4/40㎷	5/50 ㎷
LINE REGULATION		20 ㎷	20 ㎷	30 ㎷	40 ㎷
LOAD REGULATION		20 ㎷	20 ㎷	40 ㎷	50 ㎷
VOLTAGE RESOLUTION		0.1V	0.1V	0.1V	0.1V
CURRENT RESOLUTION		0.01A	0.01A	0.01A	0.1A
TRANSIENT RECOVERY TIME		100 ㎲ (50%LOAD CHARGE,MINIMUM LOAD 0.5A)
DISPLAYER	VOLTAGE	3 ½ DIGITAL DISPLAY
	CURRENT	3 ½ DIGITAL DISPLAY
PROTECTION	OVER VOLTAGE	FULL SCALE OF DC OUTPUT VOLTAGE + 9%
	OVER CURRENT	FULL SCALE OF DC OUTPUT CURRENT + 9%
	TEMPERATURE	ONLY HEAT SINK 85℃
OPERATING ENVIRONMENT		0~50 ℃,80%R.H.
AC POWER SOURCE		AC 110/220V ± 10% , 50/60 ㎐ (CUSTOMER MADE)
ANALOG INPUT FOR VOLTAGE CONTROL		0~10V DC INPUT / 0~FULL SACLE DC OUTPUT VOLTAGE
V-SENSE		FOR LOAD REGULATION VOLTAGE DROP
ACCESSORIES		INPUT POWER CORD, MANUAL , OUTPUT CABLE
Weight(Approx)		12 kg	25 kg	36 kg	54 kg
DIMENSION(WHD ㎜)		250177360	430133360	430177360	430177500

SPECIFICATION	MODEL	PTAP-3050	PTAP-30100	PTAP-30200	PTAP-30200
	OUTPUT	30V 50A	30V 100A	30V 200A	30V 500A
DC OUTPUT	POWER	0~1.5KW	0~3KW	0~6KW	0~15KW
	VOLTAGE(CV)	0~30V	0~30V	0~30V	0~30V
	CURRENT(CC)	0~50A	0~100A	0~200A	0~500A
RIPPLE REJECTION (rms/p-p)		5/50 ㎷	10/150 ㎷	15/150 ㎷	20/200 ㎷
LINE REGULATION		50 ㎷	100 ㎷	150 ㎷	300 ㎷
LOAD REGULATION		60 ㎷	100 ㎷	250 ㎷	400 ㎷
VOLTAGE RESOLUTION		0.1V	0.1V	0.1V	0.1V
CURRENT RESOLUTION		0.1A	0.1A	1A	1A
TRANSIENT RECOVERY TIME		100 ㎲ (50%LOAD CHARGE,MINIMUM LOAD 0.5A)
DISPLAYER	VOLTAGE	3 ½ DIGITAL DISPLAY
	CURRENT	3 ½ DIGITAL DISPLAY
PROTECTION	OVER VOLTAGE	FULL SCALE OF DC OUTPUT VOLTAGE + 9%
	OVER CURRENT	FULL SCALE OF DC OUTPUT CURRENT + 9%
	TEMPERATURE	ONLY HEAT SINK 85℃
OPERATING ENVIRONMENT		0~50 ℃,80%R.H.
AC POWER SOURCE		AC 110/220V ± 10% , 50/60 ㎐ (CUSTOMER MADE)
ANALOG INPUT FOR VOLTAGE CONTROL		0~10V DC INPUT / 0~FULL SACLE DC OUTPUT VOLTAGE
V-SENSE		FOR LOAD REGULATION VOLTAGE DROP
ACCESSORIES		INPUT POWER CORD, MANUAL , OUTPUT CABLE
Weight(Approx)		65 kg	120 kg	160 kg	250 kg
DIMENSION(WHD ㎜)		430222500	600800750	6001200900	6001800900

제품설명

사양/라인업

다운로드

구분

MODEL

DC 출력

PDF DATA

전압(CV)

전류(CC)

WATT

150W 급

PTAP-1001

PTAP-1501

PTAP-2001

0~100 V

0~150 V

0~200 V

0~1A

100W

150W

200W

사양서

300W 급

PTAP-3010

PTAP-505

PTAP-603

PTAP-1502

PTAP-3001

0~30 V

0~50 V

0~100 V

0~150 V

0~300 V

0~10A

0~5A

0~3A

0~2A

0~1A

300W

사양서

500W 급

PTAP-3015

PTAP-5010

PTAP-1005

PTAP-1503

PTAP-5001

0~30 V

0~50 V

0~100 V

0~150 V

0~500 V

0~15A

0~10A

0~5A

0~3A

0~1A

450W

500W

450W

500W

사양서

600W 급

PTAP-3020

PTAP-6010

PTAP-1006

PTAP-1504

PTAP-3002

0~30 V

0~60 V

0~100 V

0~150 V

0~300 V

0~20A

0~10A

0~6A

0~4A

0~2A

600W

사양서

1,000W 급

PTAP-3030

PTAP-5020

PTAP-10010

PTAP-1507

PTAP-3003

0~30 V

0~50 V

0~100 V

0~150 V

0~300 V

0~30A

0~20A

0~10A

0~7A

0~3A

900W

1,000W

1,050W

900W

사양서

1,500W 급

PTAP-3050

PTAP-5030

PTAP-10015

PTAP-15010

PTAP-3005

0~30 V

0~50 V

0~100 V

0~150 V

0~300 V

0~50A

0~30A

0~15A

0~10A

0~5A

1,500W

사양서

3,000W 급

PTAP-30100

PTAP-6050

PTAP-10030

PTAP-15020

PTAP-30010

0~30 V

0~50 V

0~100 V

0~150 V

0~300 V

0~100A

0~60A

0~30A

0~20A

0~10A

3,000W

사양서

6,000W 급

PTAP-30200

PTAP-60100

PTAP-10060

PTAP-15040

PTAP-30020

0~30 V

0~60 V

0~100 V

0~150 V

0~300 V

0~200A

0~100A

0~60A

0~40A

0~20A

6,000W

사양서

10,000W 급

PTAP-30300

PTAP-50200

PTAP-100100

PTAP-15060

PTAP-20050

0~30 V

0~50 V

0~100 V

0~150 V

0~200 V

0~300A

0~200A

0~100A

0~60A

0~50A

9,000W

10,000W

9,000W

10,000W

사양서

15,000W 급

PTAP-30500

PTAP-50300

PTAP-100150

PTAP-150100

PTAP-20080

0~30 V

0~50 V

0~100 V

0~150 V

0~200 V

0~500A

0~300A

0~150A

0~100A

0~75A

15,000W

사양서
