주파수 변환기로 고도의 안정화된 정전압 정주파 의 교류전력을 부하에 공급 할 수 있습니다. 인버터 부는 I.G.B.T. 소자를적용한 P.W.M. (Pulse Width Modulation) 방식으로 고주파 Switching하여 파형 왜율이 작고 출력 안정도가 매우 우수합니다

FEATURE

AC to AC Power Source (Frequency Converter)

True Sine wave Output

운전모드 : CV (정전압), CF (정주파수)

출력 전압 : 0 ~ 300Vac (※옵션:500V/700V/기타사양)

출력 주파수 : 50Hz / 60Hz / 45Hz ~ 500Hz

P.W.M(Pulse Width Modulation) type

Digital Control 방식 , 반도체 제어 방식

THD 3% 미만의 Distortion

I.G.B.T High Freguency Switching

APPLICATIONS

수출 장비 및 수입 장비시험용

각종 전기,전자 관련 생산 및 R&D 시험용

반도체, PCB , 각종 소자 부품 TEST용

전기 분해 및 도금 등의 전원 인가용

MOTOR 및 관련 부품 구동 TEST 용

품질 보증 및 신뢰성 시험용

400Hz 군용 장비 시험용

MODEL

PTCPF - SERIES   /  45~500Hz

용  량

1KVA | 2KVA | 3KVA | 5KVA | 7.5KVA | 10KVA | 15KVA | 20KVA | 30KVA | 50KVA | 100KVA | 200KVA | 300KVA

회로 종류 구분

P.W.M (Pulse Width Modulation)

AC출력사양

운전모드

CV(정전압) , CF(정주파수)

가변 주파수 범위

50Hz / 60Hz / 45Hz ~500Hz

출력 용량

1KVA ~ 300KVA  (기타 용량 주문사양)

전압 가변 범위

0 ~300Vac , 1PHASE  (± 10%) (옵션 0~500Vac / 0~700Vac)

전압 제어 분해능

1.0 V

주파수 분해능

0.1Hz

전압 안정도

단상 : ≤ ±1%  /  3상: ≤ ±2%

주파수 안정도

±0.5%

왜율(T.H.D)

≤ ±3%

역률(Power Factor)

0.8 LAG

종합효율

Approx 85%

주파수 운전범위

50 /60 /45~500Hz Variable

출력 파형

True Sine Wave

Transfer Time

Zero Break

 과도 응답속도

100mSec 이내 (±1% 이내로 복귀기준)

AC입력사양

입력 전압

220Vac , 1PHASE (±10%)   (주문 사양 110V /  380V / 440V or 3PHASE)

입력 주파수

50Hz or 60Hz (이외 주파수 주문 사양)

보호기능

Circuit 보호

Electronic Circuit / Over Load / Short Ciruit Over voltage, EMI, RFI Noise Filtering

물리적 보호

Over current (Breaker)

냉각방식

Over temp / 강제 공랭방식 (Air Cooling Fan)

표시부

주파수 메터

3 1/2 LED Digital Display Meter

전압,전류 메터

3 1/2 True RMS Digital Display Meter

절연특성

절연전압/절연저항

절연전압 AC 1500V, 60Hz, 1분간 // 절연저항 DC 500V측정시, 100MΩ이상

환경조건

온습도조건

Temp . 0~40℃ , Humidity. 0~90%

(Bench Type)

(Top Type)

 W:435 * D:505 * H:266 mm

 W:250 * D:460 * H:420 mm

W:400 * D:600 * H:840 mm

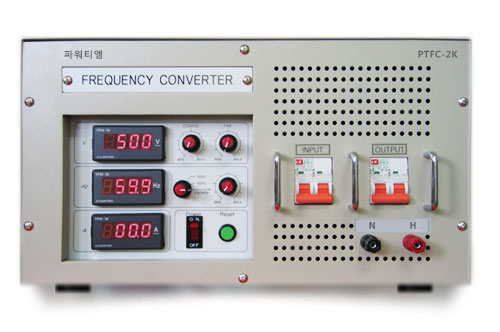

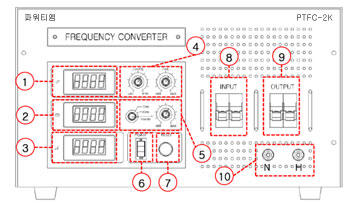

PTCPF-1K /2K / 3K (단상)

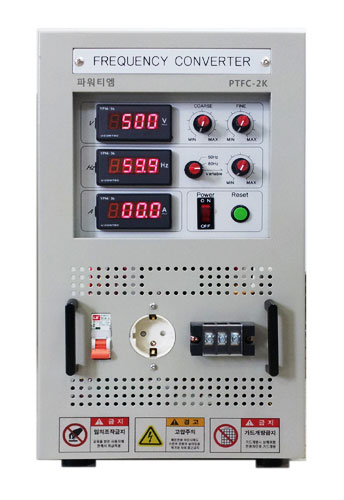

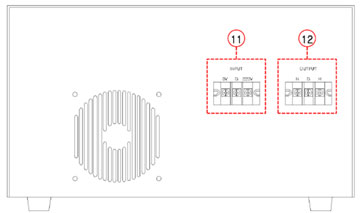

PTCPF-1K / 2K  (단상)

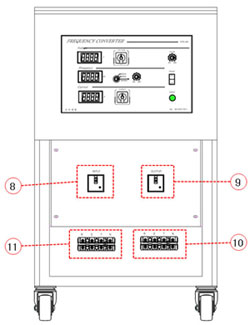

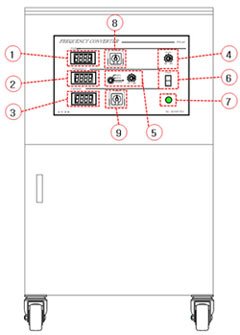

PTCPF-5K ~ 10K  (단상)

W:350 * D:550 * H:595 mm~

W:360 * D:600 * H:740 mm

W:440 * D:750 * H:830 mm~

W:550 * D:900 * H:950 mm

W:800 * D:1000 * H:1400 mm ~

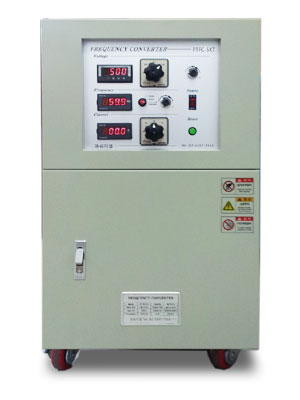

PTCPF-5KT ~ 20KT

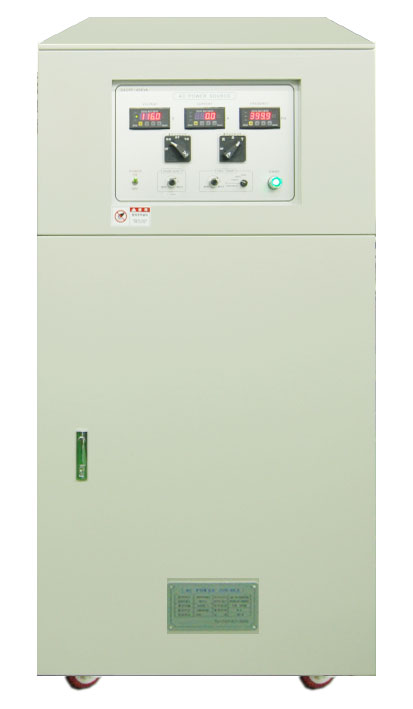

PTCPF-30KT ~ 150KT

PTCPF-30KT ~ 150KT
