Home > DC파워 > SCR정류기
Regulated DC Power Supply

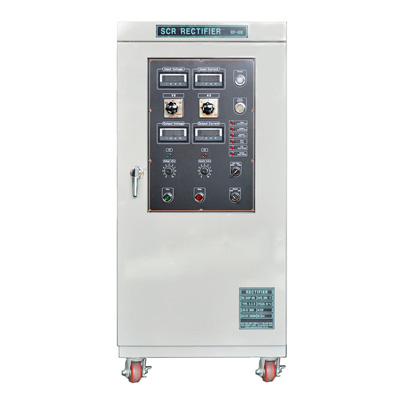

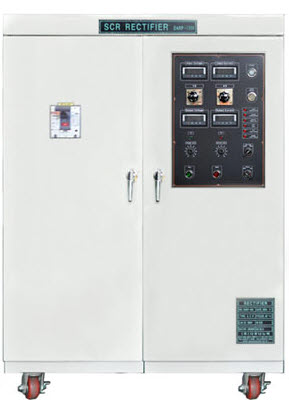

PTRF-Series (S.C.R Rectifier / 정류기)
| 대용량 SCR 정류기
20KW ~ 500KW (10V~2000V) / 1-CHANNEL
PTRF-Series는 교류전압(AC) 을 받아서 제품 내부에서 직류 전원(DC) 으로 변환하여 DC전압 및 DC전류를 원하시는대로 Linear 하게 가변하고 유지시키는 제품입니다. 본 장비는 각종 회로테스트, 가전제품 , 전기분해, 모터구동, 금속도금 , 램프 테스트, 자동차 부품 테스트 전원용 장비 입니다.
제품설명
사양/라인업
다운로드
■ FEATURE
SCR CONTROL TYPE 가변형 직류전원공급기
C.V(정전압) & C.C(정전류) MODE OPERATION
전압 , 전류 DIGITAL METER
OCP / OVP PROTECTION 보호기능
대용량 DC 20KW ~ 600KW 가변형 직류전원공급기
EXT ANALOG SIGNAL INPUT CONTROL (옵션)
EXT ANALOG SIGNAL OUTPUT MONITORING (옵션)
EXT DC OUTPUT ON-OFF 접점 (옵션)
RS-232C & RS-485 Interface (옵션)

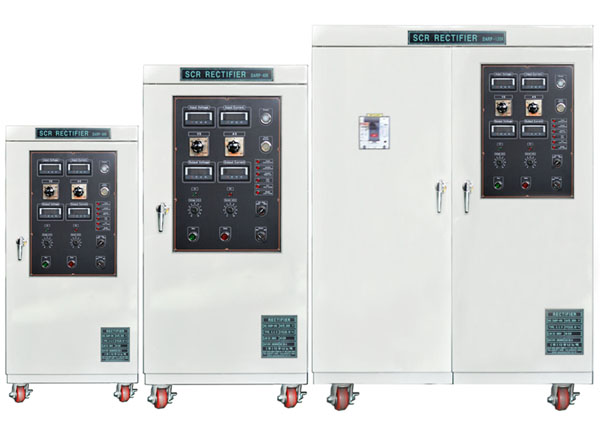

■ 용량별 외형 SIZE
■ SELECT GUIDE (모델명 구성 예 : PTRF - 용량 - 전압 )
전압/전류
20 V
30 V
50 V
80 V
100 V
150 V
200 V
300 V
500 V
800 V
1000 V
1500 V
2000 V
20 A
20 KW
30 KW
40 KW
30 A
24 KW
45 KW
60 KW
50 A
25 KW
50 KW
75 KW
100 KW
100 A
80 KW
150 KW
200 KW
200 A
160 KW
300 KW
400 KW
300 A
90 KW
240 KW
450 KW
500 A
250 KW
500 KW
700 A
21 KW
35 KW
56 KW
70 KW
105 KW
140 KW
210 KW
350 KW
1000 A
1500 A
120 KW
225 KW
2000 A
3000 A
5000 A
▼ SPECIFICATIONS
SPECIFICATION
MODEL
PTRF-20K
PTRF-30K
PTRF-50K
PTRF-60K
PTRF-100K
PTRF-150K
PTRF-200K
DC OUTPUT
50V 400A
50V 600A
100V 500A
200V 300A
200V 500A
150V 1000A
200V 1000A
WATTAGE
20KW
30KW
50KW
60KW
100KW
150KW
200KW
VOLTAGE (C.V)
5~50V
10~100V
20~200V
15~150V
CURRENT (C.C)
40~400A
60~600A
50~500A
30~300A
100~1000A
RIPPLE & NOISE (20Hz to 20MHz)
≤ ±1%
≤ ±2%
≤ ±3%
LOAD REGULATION
≤ ±0.5%
≤ ±0.7%
LINE REGULATION
CONTROL&DISPLAY RESOLUTION
VOLTAGE
0.1V
1V
CURRENT
1A
WEIGHT (APPROX)
150kg
200kg
350kg
300kg
400kg
650kg
950kg
DIMENSION (W*H*D mm)
600x1400x800
700x1600x800
700x1800x800
> COMMON FUNCTION
RECTIFICATION TYPE
SCR Control Type
OPERATING MODE
C.V / C.C Mode
DISPLAYER
7 Segment LED 3 1/2 Digit Digital Display
PROTECTION SETTING
OVER VOLTAGE
Full Scale Of DC Output VOLTAGE + 3% (Output shut down)
OVER CURRENT
Full Scale Of DC Output CURRENT + 3%
TEMPERATURE
Only Heat Sink 85℃
AC INPUT SOURCE
AC 380V / 440V ± 10% , 50/60Hz (CUSTOMER MADE)
AC-DC OUTPUT EFFICIENCY
AC Input 3-Phase Approx. 70%~80%
OPERATING ENVIRONMENT
0~50℃ , 80% R.H.
ACCESSORIES
AC Input Cord, Manual , DC Output Cable
PDF 사양서(다운로드)
