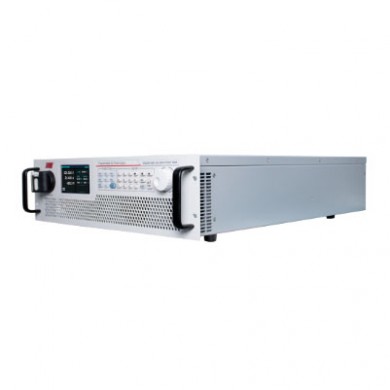

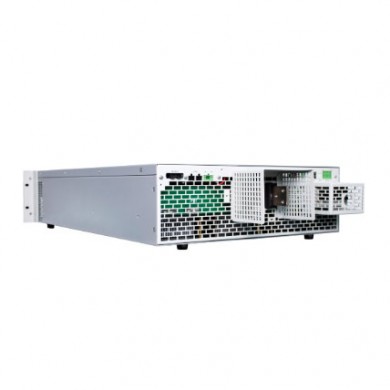

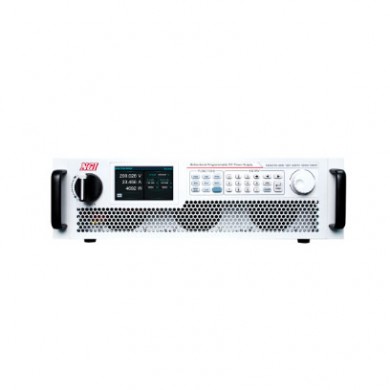

BIDIRECTIONAL DC HIGH EFFICIENCY POWER SUPPLIES
N35200 시리즈는 와이드 레인지의 고전력 양방향 프로그래머블 DC 전원 공급 장치입니다. N35200은 DC전원공급 장치 뿐만 아니라 회생형 전자 부하로 그리드에 회생 반환할 수 있는 이중 사분면 설계를 채택하여 전력 소비를 절약하고 공간 열 손실을 줄여 테스트 비용을 크게 줄일 수 있습니다. N35200은 6kW~180kW의 전력 용량으로, 최대 1200A, 최대 1500V, 최대 1.8MW의 마스터-슬레이브 병렬 확장 구성이 가능합니다. N35200 시리즈는 신에너지, 자동차, ESS, 반도체, 광전지, 전기 드라이브 및 기타 산업에서 널리 사용될 수 있는 고정밀 측정 및 다중 테스트 기능을 제공합니다.
Main Features
Application Fields
Functions & Advantages
Bidirectional current, seamless switch between source and load
N35200 시리즈는 DC전원 출력 뿐만 아니라 회생형 전자 부하로 전기 에너지를 그리드에 깨끗하게 반환할 수 있습니다. N35200 시리즈 양방향 전원 공급 장치는 출력과 회생 전류 사이에서 연속적으로 원할하게 변환되어 전압 또는 전류 오버슈트를 효과적으로 방지할 수 있습니다. 때문에 배터리, UPS, 배터리 보호 보드 및 기타 에너지 저장 장비 테스트에 널리 사용됩니다.
Wide range of output design
N35200 시리즈 양방향 DC 전원 공급 장치는 와이드 레인지로 설계되어 있습니다. 정격 출력 전력 범위에서 더 넓은 범위의 전압과 전류를 출력할 수 있어 다양한 전압/전류 레벨의 제품에 대한 엔지니어의 테스트 시나리오를 만족시키고 실험실 또는 자동화 테스트 시스템에서 구매 비용과 공간 점유를 크게 줄일 수 있습니다.
CC&CV priority function
N35200 시리즈에는 전압 루프 피드백 회로 우선 모드 또는 전류 로프 피드백 회로 우선 모드를 설정하는 기능이 있으며, DUT를 더 잘 보호하기 위해 DUT의 특성에 따라 최적의 테스트 작업 모드를 설정할 수 있습니다. 그림1 에서 볼 수 있듯이 테스트 중 전압 오버슈트를 줄여야 할 경우 빠르고 원할한 전압 상승을 얻기 위해 CV우선 모드를 사용해야 합니다. 그림2 에서 볼 수 있듯이 테스트 중에 전류 오버슈트를 줄여야 할 경우 빠르고 원할한 상승 전류를 얻기 위해 CC우선 모드를 사용해야 합니다.
Fast dynamic response
N35200 series can achieve seamless switch between current output and current sink. Take N35218-500-120 for example. The switch time from source 120A to sink 120A is less than 2ms as below figure.
DEMO Windows Program
| 모델 | Watt | Voltage | Voltage & Current | Size | AC input |
| N35206-500-40 | ±6kW | 500V/±40A | 19인치 / 3U | 380V 3상 3선식 | |
| N35212-500-80 | ±12kW | 500V/±80A | 19인치 / 3U | ||
| N35218-500-120 | ±18kW | 500V/±120A | 19인치 / 3U | ||
| N35236-500-240 | ±36kW | 500V/±240A | 19인치 / 6U | ||
| N35254-500-360 | ±54kW | 500V/±360A | 19인치 / 9U | ||
| N352180-500-1200 | ±180kW | 500V/±1200A | 19인치 / 30U | ||
| N35212-1000-40 | ±12kW | 1000V/±40A | 19인치 / 3U | ||
| N35224-1000-80 | ±24kW | 1000V/±80A | 19인치 / 6U | ||
| N35236-1000-120 | ±36kW | 1000V/±120A | 19인치 / 9U | ||
| N352120-100-400 | ±120kW | 1000V/±400A | 19인치 / 30U | ||
| N35218-1500-40 | ±18kW | 1500V/±40A | 19인치 / 3U | ||
| N35236-1500-80 | ±36kW | 1500V/±80A | 19인치 / 6U | ||
| N35254-1500-120 | ±54kW | 1500V/±120A | 19인치 / 9U | ||
| N35290-1500-200 | ±90kW | 1500V/±200A | 19인치 / 15U |
