| Programmable DC Power Supply (PTDP-Series)

  • 프로그램형DC파워 (2)
  • 일반형DC파워 (1)
  • 대용량정류기 (3)

      •
      제품명 Programmable DC Power Supply
      모델명 PTDP-Series
      특 징 •100W ~ 6KW
      상세사양

      •정밀급/리니어타입 / 1채널

      •용량:100W~6KW

      •전압:10V~500Vdc

      •AUTO-SEQUENCE FUNCTION

      •SOFT START FUNCTION
      인터페이스 •RS-232C / RS-485
      브랜드 파워티엠 / Korea
      판매가격 전화문의 : ☎070-4333-8982
      배송비 무료배송
      견적문의 위시리스트
      카타로그 메뉴얼

      상품 기본설명

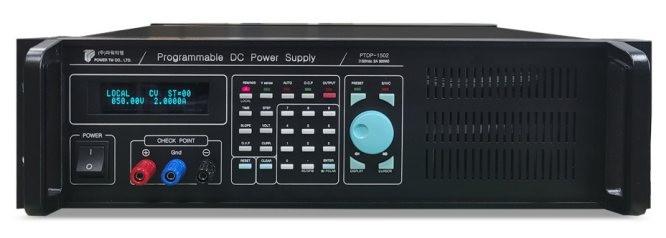

      Programmable DC Power Supply (PTDP-Series)

      제품사양

      PTDP-Series




      PTDP-Series 는 Programmable DC Power Supply 으로써 출력전압은 0V 부터 최대 전압 까지 연속가변이 가능하고 설정된 전압은 정전압(CV Mode)상태에서 일정하게 유지 되며, 출력전류도 0A~최대 전류 까지 임의로 제한(Limit)하고 정전류(CC Mode) 로 유지 할 수 있는 기능을 가지고 있습니다. 정류방식은 Linear 정류방식으로써 노이즈와 리플이적고 응답속도가 빠르고 안정적 전원을 출력하는 직류전원공급기 입니다. INTERFACE는 SCPI 방식 표준 프로토콜을 사용하였으며 RS-232C RS-485 통신을 기본으로 탑재하고 있습니다. 사용자가 자주 사용하는 전압 전류값은 메모리 기능에 의해 저장 호출이 가능하며 메모리된 값들은 자동 순차 반복이 가능하여 펄스파형 및 삼각파 또는 임의의 파형을 로컬모드에서도 구현하실 수 있습니다. 냉각은 Fan에 의한 강제 공냉식으로 되어 있으며, 안정된 직류전원과 정확한 미세조정이 가능합니다.







      ■□ 주요기능
      ■ INTERFACE ■ PROTECTION
      SCPI 방식으로 고속의 PHPTO-IC로 절연되어 있는 RS-232(RS-485) 기본 으로 탑재 하고 , GPIB Interface(옵션) 를 사용하여 Computer (PC)로 모든 동작을 원격 제어하고 DATA 처리가능 과전류보호기능(OCP), 과전압보호기능(OVP), 과온도보호기능(OTP) 으로 장비의 신뢰성 보장
      ■ AUTO SEQUENCE FUNCTION ■ V-SENSE FUNCTION
      Local 모드에서 Auto 기능으로 최대 100종류(STEP)의 전압(V), 전류(A), 유지시간 (TIME), 기울기시간 (SLOPE), 실행 반복 횟수 (CYCLE) 를 설정하여 자동 순차 반복 시험 가능 원격 지점의 전압을 입력할 수 있는 V-sense 단자가 있어 DC전원 출력단으로부터 전압을 Sensing 하여 출력단에 셋팅된 전압이 도달하도록 DC 전원에서 출력을 보상하여 상승 출력하는 기능
      ■ MEMORY SAVE/RECALL ■ SOFT-START (SLOPE TIME SET)
      0STEP ~ 100STEP 의 전압(V), 전류(A), 유지시간 (TIME), 기울기 (SLOPE), 실행반복횟수 (CYCLE)를 설정 하여 저장 및 호출 가능 최초 출력시 SLOPE TIME 을 설정하여 과도출력 및 부하측 오버슈트를 감소 시킬수 있는 기능
      ■ PATTERN PROGRAMMING ■ FAST RESPONSE TIME
      최소 1msec 단위로 TIME 및 SLOPE를 설정할 수 있어 다양한 파형을 임의로 만들어 Dynamic한 전원 출력 가능 부하 변동에 따른 응답 속도가 빠르고 OUTPUT ON/OFF 또는 출력 전압 변동시의 Rise & Fall time이 빨라 고속의 Switching 동작이 가능
      ■ AUTO CALIBRATION ■ NUMBER KEYPAD
      LOCAL 모드 또는 통신모드에서 사용자가 직접 조작하여 출력값을 CALIBRATION 교정 할수 있는 기능 JOG Dial 과 숫자(0~9) Key 가 있어 장비의 운용을 쉽게 할 수 있고, 사용자가 원하는 전압/전류 레벨까지 곧바로 설정 및 출력이 가능
      ■□ FEATURE ■□ APPLICATION
      ■ PROGRAMMABLE DC POWER SUPPLY ■ 각종 전기,전자 관련 생산 및 R&D 시험용
      ■ LINEAR TYPE , SINGLE OUTPUT ■ 충전 및 방전 시스템 의 배터리 충전용
      ■ 90W-6KW / 10V-500V / DC OUTPUT LINEUP ■ 자동차 부품 구동 TEST 용
      ■ 16BIT A/D CONVERTER 5-DIGIT DIGITAL DISPLAY  ■ 반도체, PCB , 각종 소자 부품 TEST용
      ■ CV / CC MODE OPERATION ■ 전기 분해 및 도금 등의 전원 인가용
      ■ SOFT-START (OUTPUT SLOPE TIME CONTROL) ■ 전자석(마그네트) 자기장 시험용
      ■ AUTO SEQUENCE FUNCTION  ■ 전기 분해 및 도금 등의 전원 인가용
      ■ SEQUENCE GROUP MEMORY (00~10 GROUP) ■ MOTOR 및 관련 부품 구동 TEST 용
      ■ MEMORY STORE & RECALL 100 POINTS (STEP) ■ 전자부하장치 부하 TEST 용
      ■ STEP/TIME/SLOPE/COUNTER/OVP SETTING FUNCTION ■ 품질 보증 및 신뢰성 시험용
      ■ O.V.P/O.C.P PROTECTION FUNCTION
      ■ OUTPUT ON/OFF FUNCTION
      ■ V-SENSING ON-OFF FUNCTION ■□ OPTIONAL
      ■ RS-232C/RS-485 INTERFACE (STANDARD) ■ 양전원 사용 장비 전원 시험용 (OPTION)
      ■ EXT AUTO CALIBRATION FUNCTION ■ Pulse/Reverse 정역 기능 시험용 (OPTION)
      ■ FAST RESPONSE TIME ■ ANALOG I/O FUNCTION (0-10V) (OPTION)
      ■ HIGH STABILITY & HIGH ACCURACY ■ EXT OUTPUT ON/OFF FUNCTION (OPTION)
      ■ LOW DRIFT & LOW RIPPLE & LOW NOISE ■ GP-IB INTERFACE (OPTION)
      ■ EASY KEY PAD FUNCTION

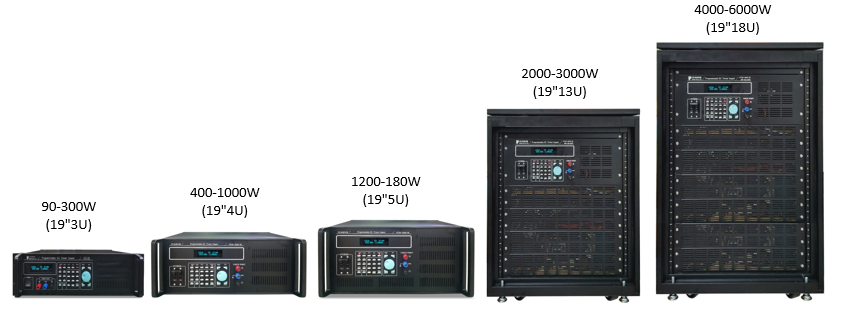

      ■□ DIMENSION 　





      CAPACITY SIZE CAPACITY SIZE
      90~300W W: 430 x D:360 X H:133 mm (19" 3U) 2000~3000W W: 600mm x D:650mm X H: 800mm
      400~600W W: 435 x D:360 X H:177 mm (19" 4U) 4000W W: 600mm x D:650mm X H: 1000mm
      750~1000W W: 435 x D:500 X H:177 mm (19" 4U) 5000W W: 600mm x D:750mm X H: 1000mm
      1200~1800W W: 435 x D:500 X H:223 mm (19" 5U) 6000W W: 600mm x D:750mm X H: 1200mm
      * 설계시 외형 치수는 변경될수 있습니다.




      ■□ SPECIFICATION
      　
      ▼PTDP-150W MODEL 　 PTDP-305 PTDP-503 PTDP-1001 PTDP-1501 PTDP-2001
      OUTPUT 　 30V 5A 50V 3A 100V 1A 150V 1A 200V 1A
      DC OUTPUT  WATTAGE 　 0 ~ 150W 150W 100W 150W 200W
      VOLTAGE (C.V) 　 0 ~ 30V 0 ~ 50V 0 ~ 100V 0 ~ 150V 0 ~ 200V
      CURRENT (C.C) 　 0 ~ 5A 0 ~ 3A 0 ~ 1A 0 ~ 1A 0 ~ 1A
      Programming Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.06% + 10mV 0.06% + 20mV 0.06% + 60mV 0.06% + 80mV 0.06% + 120mV
      CURRENT 　 0.1% + 5mA 0.1% + 5mA 0.1% + 3mA 0.1% + 3mA 0.1% + 2mA
      RIPPLE & NOISE
      (from 20Hz to 20MHz)      		 VOLTAGE(rms/p-p) 　 0.01% + 1.5mV/10mV  0.01% +1.5mV/12mV  0.01% +15mV/30mV  0.01% +15mV/30mV  0.01% +25mV/50mV
      CURRENT 　 0.01% +10mA 0.01% +6mA 0.01% +5mA 0.01% +5mA 0.01% +3mA
      Readback Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.06% + 15mV 0.06% + 20mV 0.06% + 60mV 0.06% + 80mV 0.06% + 120mV
      CURRENT 　 0.1%+8mA 0.1%+6mA 0.1%+3mA 0.1%+3mA 0.1%+2mA
      LOAD REGULATION VOLTAGE 　 7mV 10mV 15mV 20mV 30mV
      CURRENT 　 5mA 3mA 3mA 3mA 3mA
      LINE REGULATION VOLTAGE 　 3mV 3mV 15mV 20mV 30mV
      CURRENT 　 2mA 2mA 2mA 2mA 2mA
      CONTROL & DISPLAY
      RESOLUTION      		 VOLTAGE 　 1mV 10mV 10mV 10mV 10mV
      CURRENT 　 1mA 0.1mA 0.1mA 0.1mA 0.1mA
      WEIGHT (APPROX) 　 11 Kg 10 Kg 10 Kg 10 Kg 11 Kg
      DIMENSION(W*H*D mm) 　 W:432 x H:133 x D:360 mm  (Standard 19" 3U SubRack Case)
      　
      ▼PTDP-300W MODEL 　 PTDP-3010 PTDP-505 PTDP-1003 PTDP-1502 PTDP-3001
      OUTPUT 　 30V 10A 50V 5A 100V 3A 150V 2A 300V 1A
      DC OUTPUT  WATTAGE 　 300W 250W 300W 300W 300W
      VOLTAGE (C.V) 　 0 ~ 30V 0 ~ 50V 0 ~ 100V 0 ~ 150V 0~300V
      CURRENT (C.C) 　 0 ~ 10A 0 ~ 5A 0 ~ 3A 0 ~ 2A 0~1A
      Programming Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.04% + 6mV 0.04% + 30mV 0.06% + 50mV 0.06% + 80mV 0.1% + 150mV
      CURRENT 　 0.1% + 10mA 0.1% + 5mA 0.1% + 4mA 0.1% + 3mA 0.1% + 3mA
      RIPPLE & NOISE
      (from 20Hz to 20MHz)      		 VOLTAGE(rms/p-p) 　 0.01% +3mV/6mV 0.01% +6mV/12mV 0.01% +15mV/50mV 0.01% +15mV/50mV 0.01% +30mV/90mV
      CURRENT 　 0.01% +20mA 0.01% +10mA 0.01% +5mA 0.01% +5mA 0.01% +6mA
      Readback Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.04% + 6mV 0.04% + 30mV 0.06% + 80mV 0.06% + 80mV 0.1% + 150mV
      CURRENT 　 0.1% + 10mA 0.1% + 5mA 0.1%+3mA 0.1%+3mA 0.1%+3mA
      LOAD REGULATION VOLTAGE 　 3mV 10mV 20mV 20mV 30mV
      CURRENT 　 10mA 5mA 3mA 3mA 3mA
      LINE REGULATION VOLTAGE 　 3mV 10mV 15mV 20mV 30mV
      CURRENT 　 2mA 2mA 2mA 2mA 2mA
      CONTROL & DISPLAY
      RESOLUTION      		 VOLTAGE 　 1mV 10mV 10mV 10mV 10mV
      CURRENT 　 1mA 1mA 0.1mA 0.1mA 0.1mA
      WEIGHT (APPROX) 　 21 Kg 20 Kg 23 Kg 22 Kg 20 Kg
      DIMENSION(W*H*D mm) 　 W:432 x H:133 x D:360 mm  (Standard 19" 3U SubRack Case)
      　
      ▼PTDP-600W MODEL 　 PTDP-3020 PTDP-5015 PTDP-1006 PTDP-1505 PTDP-3002
      OUTPUT 　 30V 20A 50V 15A 100V 6A 150V 5A 300V 2A
      DC OUTPUT  WATTAGE 　 600W 750W 600W 750W 600W
      VOLTAGE (C.V) 　 0 ~ 30V 0 ~ 50V 0 ~ 100V 0 ~ 150V 0 ~ 300V
      CURRENT (C.C) 　 0 ~ 20A 0 ~ 15A 0 ~ 6A 0 ~ 5A 0 ~ 2A
      Programming Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.04% + 7mV 0.04% + 20mV 0.04% + 30mV 0.06% + 80mV 0.1% + 150mV
      CURRENT 　 0.1% + 15mA 0.1% + 10mA 0.1% + 20mA 0.1% + 3mA 0.1% + 3mA
      RIPPLE & NOISE
      (from 20Hz to 20MHz)      		 VOLTAGE(rms/p-p) 　 4mV/7mV  5mV/10mV  5mV/20mV  15mV/50mV  30mV/90mV
      CURRENT 　 30mA 20mA 20mA 5mA 6mA
      Readback Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.04% + 7mV 0.04% + 20mV 0.04% + 30mV 0.06% + 80mV 0.1% + 150mV
      CURRENT 　 0.1%+15mA 0.1% + 10mA 0.1% + 10mA 0.1%+3mA 0.1% + 3mA
      LOAD REGULATION VOLTAGE 　 4mV 10mV 10mV 20mV 100mV
      CURRENT 　 15mA 10mA 10mA 3mA 3mA
      LINE REGULATION VOLTAGE 　 4mV 10mV 20mV 20mV 100mV
      CURRENT 　 2mA 2mA 2mA 2mA 2mA
      CONTROL & DISPLAY
      RESOLUTION      		 VOLTAGE 　 1mV 10mV 10mV 10mV 10mV
      CURRENT 　 1mA 1mA 1mA 1mA 0.1mA
      WEIGHT (APPROX) 　 34 Kg 32 Kg 31 Kg 32 Kg 30 Kg
      DIMENSION(W*H*D mm) 　 W:432 x H:177 x D:360 mm  (Standard 19" 4U SubRack Case)
      　
      ▼PTDP-1000W MODEL 　 PTDP-3030 PTDP-5020 PTDP-10010 PTDP-1507 PTDP-3003
      OUTPUT 　 30V 30A 50V 20A 100V 10A 150V 7A 300V 3A
      DC OUTPUT  WATTAGE 　 900W 1,000W 1,000W 1050W 900W
      VOLTAGE (C.V) 　 0 ~ 30V 0 ~ 50V 0 ~ 100V 0 ~ 150V 0 ~ 300V
      CURRENT (C.C) 　 0 ~ 30A 0 ~ 20A 0 ~ 10A 0 ~ 7A 0 ~ 3A
      Programming Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.04% + 8mV 0.04% + 20mV 0.04% + 30mV 0.06% + 80mV 0.1% + 150mV
      CURRENT 　 0.1% + 30mA 0.1% + 20mA 0.1% + 20mA 0.1% + 3mA 0.1% + 3mA
      RIPPLE & NOISE
      (from 20Hz to 20MHz)      		 VOLTAGE(rms/p-p) 　 4mV/8mV 5mV/10mV 5mV/20mV 15mV/50mV 30mV/90mV
      CURRENT 　 60mA 40mA 20mA 5mA 6mA
      Readback Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.04% + 8mV 0.04% + 20mV 0.04% + 30mV 0.06% + 80mV 0.1% + 150mV
      CURRENT 　 0.1%+30mA 0.1%+20mA 0.1% + 10mA 0.1%+3mA 0.1% + 3mA
      LOAD REGULATION VOLTAGE 　 5mV 10mV 10mV 20mV 30mV
      CURRENT 　 30mA 20mA 10mA 3mA 3mA
      LINE REGULATION VOLTAGE 　 5mV 10mV 20mV 20mV 30mV
      CURRENT 　 3mA 2mA 2mA 2mA 2mA
      CONTROL & DISPLAY
      RESOLUTION      		 VOLTAGE 　 1mV 10mV 10mV 10mV 10mV
      CURRENT 　 1mA 1mA 1mA 1mA 0.1mA
      WEIGHT (APPROX) 　 38 Kg 36 Kg 35 Kg 34 Kg 33 Kg
      DIMENSION(W*H*D mm) 　 W:483 x H:177 x D:500 mm  (Standard 19" 4U SubRack Case)
      　
      ▼PTDP-1500W MODEL 　 PTDP-10120 PTDP-5030 PTDP-10015 PTDP-15010 PTDP-3005
      OUTPUT 　 10V 120A 50V 30A 100V 15A 150V 10A 300V 5A
      DC OUTPUT  WATTAGE 　 1,200W 1,500W 1,500W 1,500W 1,500W
      VOLTAGE (C.V) 　 0 ~ 10V 0 ~ 50V 0 ~ 100V 0~150V 0~300V
      CURRENT (C.C) 　 0 ~ 120A 0 ~ 30A 0 ~ 15A 0~10A 0~5A
      Programming Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.04% + 14mV 0.04% + 20mV 0.04% + 60mV 0.06% + 80mV 0.1% + 200mV
      CURRENT 　 0.1% + 120mA 0.1% + 30mA 0.1% + 20mA 0.1% + 10mA 0.1% + 5mA
      RIPPLE & NOISE
      (from 20Hz to 20MHz)      		 VOLTAGE(rms/p-p) 　 7mV/14mV 5mV/10mV 10mV/20mV 15mV/30mV 30mV/100mV
      CURRENT 　 240mA 40mA 30mA 20mA 10mA
      Readback Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.04% + 14mV 0.04% + 20mV 0.04% + 60mV 0.06% + 80mV 0.1% + 200mV
      CURRENT 　 0.1%+120mA 0.1%+30mA 0.1% + 10mA 0.1%+10mA 0.1% + 5mA
      LOAD REGULATION VOLTAGE 　 11mV 10mV 20mV 30mV 70mV
      CURRENT 　 120mA 20mA 10mA 10mA 3mA
      LINE REGULATION VOLTAGE 　 11mV 10mV 20mV 20mV 70mV
      CURRENT 　 12mA 2mA 2mA 2mA 2mA
      CONTROL & DISPLAY
      RESOLUTION      		 VOLTAGE 　 1mV 10mV 10mV 10mV 10mV
      CURRENT 　 10mA 1mA 1mA 1mA 1mA
      WEIGHT (APPROX) 　 52 Kg 50 Kg 49 Kg 48 Kg 47 Kg
      DIMENSION(W*H*D mm) 　 W:432 x H:223 x D:500 ~ 600 mm  (Standard 19" 5U SubRack Case)
      ▼PTDP-3000W MODEL 　 PTDP-4070 PTDP-6050 PTDP-10030 PTDP-15020 PTDP-30010
      OUTPUT 　 40V 70A 60V 50A 100V 30A 150V 20A 300V 10A
      DC OUTPUT  WATTAGE 　 2,800W 3,000W 3,000W 3,000W 3,000W
      VOLTAGE (C.V) 　 0 ~ 40V 0~60V 0 ~ 100V 0~150V 0~300V
      CURRENT (C.C) 　 0 ~ 70A 0~50A 0 ~ 30A 0~20A 0~10A
      Programming Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.04% + 14mV 0.04% + 30mV 0.04% + 60mV 0.06% + 90mV 0.06% + 180mV
      CURRENT 　 0.1% + 100mA 0.1% + 50mA 0.1% + 20mA 0.1% + 20mA 0.1% + 20mA
      RIPPLE & NOISE
      (from 20Hz to 20MHz)      		 VOLTAGE(rms/p-p) 　 7mV/14mV 6mV/12mV 5mV/20mV 15mV/30mV 15mV/30mV
      CURRENT 　 150mA 100mA 50mA 40mA 40mA
      Readback Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.04% + 20mV 0.04% + 30mV 0.04% + 60mV 0.06% + 90mV 0.06% + 180mV
      CURRENT 　 0.1%+80mA 0.1%+50mA 0.1% + 10mA 0.1%+20mA 0.1%+20mA
      LOAD REGULATION VOLTAGE 　 11mV 10mV 10mV 20mV 20mV
      CURRENT 　 100mA 50mA 10mA 20mA 20mA
      LINE REGULATION VOLTAGE 　 11mV 10mV 20mV 20mV 20mV
      CURRENT 　 10mA 5mA 2mA 2mA 2mA
      CONTROL & DISPLAY
      RESOLUTION      		 VOLTAGE 　 10mV 10mV 10mV 10mV 10mV
      CURRENT 　 10mA 10mA 1mA 1mA 1mA
      WEIGHT (APPROX) 　 95 Kg 94 Kg 93 Kg 92 Kg 91 Kg
      DIMENSION(W*H*D mm) 　 W:600 x H:800 x D:650 mm  (Standard 19" 13U Rack Mount Case)
      　
      ▼PTDP-6000W MODEL 　 PTDP-30200 PTDP-50100 PTDP-10060 PTDP-15040 PTDP-30020
      OUTPUT 　 30V 200A 50V 100A 100V 60A 150V 40A 300V 20A
      DC OUTPUT  WATTAGE 　 6,000W 5,000W 6,000W 6,000W 6,000W
      VOLTAGE (C.V) 　 0 ~ 30V 0 ~ 50V 0 ~ 100V 0~150V 0~300V
      CURRENT (C.C) 　 0 ~ 200A 0 ~ 100A 0 ~ 60A 0~40A 0~20A
      Programming Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.04% + 23mV 0.04% + 30mV 0.04% + 60mV 0.06% + 90mV 0.1% + 150mV
      CURRENT 　 0.1% + 200mA 0.1% + 100mA 0.1% + 20mA 0.1% + 40mA 0.1% + 20mA
      RIPPLE & NOISE
      (from 20Hz to 20MHz)      		 VOLTAGE(rms/p-p) 　 5mV/10mV 6mV/12mV 5mV/20mV 15mV/30mV 30mV/90mV
      CURRENT 　 400mA 200mA 100mA 60mA 40mA
      Readback Accuracy
      (At 25℃±5℃)      		 VOLTAGE 　 0.04% + 23mV 0.04% + 30mV 0.04% + 60mV 0.06% + 90mV 0.1% + 150mV
      CURRENT 　 0.1%+200mA 0.1%+100mA 0.1% + 10mA 0.1%+40mA 0.1%+20mA
      LOAD REGULATION VOLTAGE 　 20mV 10mV 10mV 20mV 30mV
      CURRENT 　 200mA 100mA 50mA 40mA 20mA
      LINE REGULATION VOLTAGE 　 20mV 10mV 20mV 20mV 30mV
      CURRENT 　 20mA 10mA 8mA 6mA 2mA
      CONTROL & DISPLAY
      RESOLUTION      		 VOLTAGE 　 1mV 10mV 10mV 10mV 10mV
      CURRENT 　 10mA 10mA 10mA 10mA 1mA
      WEIGHT (APPROX) 　 195 Kg 194 Kg 195 Kg 194 Kg 193 Kg
      DIMENSION(W*H*D mm) 　 W:600 x H:1200 x D:650 mm  (Standard 19" 22U Rack Mount Case)
      　
      ▼GENERAL SPECIFICATION
      RECTIFICATION TYPE 　 LINEAR Transformer Type & FET TR Control Type
      OPERATING MODE 　 C.V ↔ C.C AUTO Change  Mode &  Only C.C Mode
      DISPLAYER VOLTAGE 　 2 x 20 VFD or LCD Digital Display OF 5 Reading/Sec
      CURRENT 　 2 x 20 VFD or LCD Digital Display OF 5 Reading/Sec
      PROTECTION
      SETTING      		 OVER VOLTAGE 　 Full Scale Of DC Output Voltage + 7% (Output shut down)
      OVER CURRENT 　 Full Scale Of DC Output Current + 2% (Only O.C.P Output Mode Output shut down)
      TEMPERATURE 　 Only Heat Sink 85℃ (+/-0.05% after 20 minute warm up, constant Line, Load & Temperature)
      AUTO SEQUENCE
      FUNCTION      		 AUTO RUN STEP 　 Maximum 100 STEP
      MEMORY GROUP 　 0 ~ 9 GROUP Memory & Recall
      SETTING TIME 　 1msec ~ 50,000 sec [Minimum Time Abality ≤ 10%]
      SLOPE TIME 　 1msec ~ 1,000 sec [Minimum Time Abality ≤ 10%]
      COUNTER 　 1 ~ 50,000 CYCLE ("0" SET: ∽)
      TRANSIENT RECOVERY TIME 　 150 ㎲  (50% Load Charge , Minimum Load 0.5A)
      MEMORY ADDRESS 　 Max. 100 STEP (VOLTAGE, CURRENT, TIME, SLOPE , OVP)
      INTERFACE FOR PC 　 RS-232C & RS-485 (Baud Rate : 4800 bps ~ 19200 bps / Default : 9600 bps)  // GP-IB (Option)
      AC INPUT SOURCE 　 1-PHASE AC 220V ± 10% , 50/60Hz (CUSTOMER MADE)
      AC-DC OUTPUT EFFICIENCY 　 AC Input 1-Phase Approx.  50% ~ 60%
      OPERATING ENVIRONMENT 　 0~50℃ , 80% R.H.
      ACCESSORIES 　 AC Input Cord, DC Output Cable , RS-232C Interface Cable
       OPTION FUNCTION 　 *[1] (+)~(-) Bi-Polar 양전원기능 & Pulse/Reverse (정역)기능  *[2] EXT Analog Input/Output  *[3] EXT DC Output ON/OFF Control







      라인업

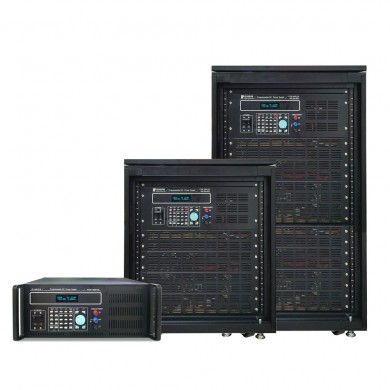

      ■□ LINE-UP (MODEL)
      VOLTAGE CURRENT WATT MODEL VOLTAGE CURRENT WATT MODEL VOLTAGE CURRENT WATT MODEL
      20V 5 A 100 W PTDP-205 80V 1 A 80 W PTDP-801 200V 1 A 200 W PTDP-2001
      10 A 200 W PTDP-2010 2 A 160 W PTDP-802 2 A 400 W PTDP-2002
      20 A 400 W PTDP-2020 3 A 240 W PTDP-803 3 A 600 W PTDP-2003
      30 A 600 W PTDP-2030 5 A 400 W PTDP-805 5 A 1,000 W PTDP-2005
      50 A 1,000 W PTDP-2050 10 A 800 W PTDP-8010 10 A 2,000 W PTDP-20010
      80 A 1,600 W PTDP-2080 20 A 1,600 W PTDP-8020 20 A 4,000 W PTDP-20020
      100 A 2,000 W PTDP-20100 30 A 2,400 W PTDP-8030 30 A 6,000 W PTDP-20030
      150 A 3,000 W PTDP-20150 50 A 4,000 W PTDP-8050 　 　 　
      200 A 4,000 W PTDP-20200 80 A 6,400 W PTDP-8080 　 　 　
      300 A 6,000 W PTDP-20300 　 　 　 　 　 　
      30V 3 A 90 W PTDP-303 100V 1 A 100 W PTDP-1001 300V 1 A 300 W PTDP-3001
      5 A 150 W PTDP-305 2 A 200 W PTDP-1002 2 A 600 W PTDP-3002
      10 A 300 W PTDP-3010 3 A 300 W PTDP-1003 3 A 900 W PTDP-3003
      20 A 600 W PTDP-3020 5 A 500 W PTDP-1005 5 A 1,500 W PTDP-3005
      30 A 900 W PTDP-3030 10 A 1,000 W PTDP-10010 10 A 3,000 W PTDP-30010
      50 A 1,500 W PTDP-3050 20 A 2,000 W PTDP-10020 20 A 6,000 W PTDP-30020
      80 A 2,400 W PTDP-3080 30 A 3,000 W PTDP-10030 　 　 　
      100 A 3,000 W PTDP-30100 50 A 5,000 W PTDP-10050 　 　 　
      200 A 6,000 W PTDP-30200 60 A 6,000 W PTDP-10060 　 　 　
      50V 3 A 150 W PTDP-503 150V 1 A 150 W PTDP-1501 500V 1 A 500 W PTDP-5001
      5 A 250 W PTDP-505 2 A 300 W PTDP-1502 2 A 1,000 W PTDP-5002
      10 A 500 W PTDP-5010 3 A 450 W PTDP-1503 3 A 1,500 W PTDP-5003
      20 A 1,000 W PTDP-5020 5 A 750 W PTDP-1505 5 A 2,500 W PTDP-5005
      30 A 1,500 W PTDP-5030 10 A 1,500 W PTDP-15010 10 A 5,000 W PTDP-50010
      50 A 2,500 W PTDP-5050 20 A 3,000 W PTDP-15020 　 　 　
      80 A 4,000 W PTDP-5080 30 A 4,500 W PTDP-15030 　 　 　
      100 A 5,000 W PTDP-50100 40 A 6,000 W PTDP-15040 　 　 　
      * 상기 모델 외 주문제작 가능합니다.


      ■ OPTIONS



      * GP-IB (IEEE488.2)  INTERFACE FOR PC (옵션)

      * EXT ANALOG SIGNAL INPUT CONTROL (옵션)

      * EXT ANALOG SIGNAL OUTPUT MONITORING (옵션)

      * EXT DC OUTPUT ON-OFF 접점 (1-PULSE) (옵션)

      * Ext Pulse&Reverse: 바이폴라 ON-OFF 접점 (옵션)

      * 바이폴라 : Pulse & Reverse DC (＋)(－) 정역기능(옵션)


      다운로드


      [카타로그 CATALOG]



      [매뉴얼 MANUAL]


      [통신프로그램] Programmable DC Power Supply [PTDP-Series]  DEMO rev2.0






      -



      *** 본 (주)파워티엠 홈페이지의 게시물 및 제품 자료를 사전 동의없이 무단으로 복사 및 배포를 금지합니다. ***


      이 분류에 등록된 다른 상품이 없습니다. 전체목록 ▲ 맨위로 ◀◀ 뒤로가기

      상품 정보

      상품문의

      • 상품정보
      • 상품문의 0
      • 배송정보
      • 관련상품 0

        • 등록된 상품문의

        상품문의가 없습니다.

      배송정보

      • 상품정보
      • 상품문의 0
      • 배송정보
      • 관련상품 0
        • ★ 배송정보 ★
        1. 재고 보유상품의 경우 입금확인 후 1~3일 정도 상품 준비기간이 소요되며, 주문량이 많을 경우
            준비기간이 조금 더 소요될 수 있습니다.
            (단, 재고 소진 상품의 경우 배송기간이 3주~4주 소요될수 있사오니 참고바랍니다.)
        2. 주문하신 상품은 배송완료 문자를 받아보신 후 1~2일 이내에 수령하실 수 있습니다.
        3. 10만원 이상 구매시 배송료는 무료입니다.
        ※ 해외배송은 무료배송이벤트에서 제외됩니다.해외배송 상품무게는 별도 측정 후
            주문상품 구매액 + 운임료와 함께 결제해주셔야 합니다.



      관련상품







      회사소개



      전력전자 제품



      계측기기 제품



      ATE(시스템)



      자료실(다운로드)



      고객지원

      인사말

      회사소개

      회사연혁

      주요거래처

      오시는길

      DC전원공급기(국내Brand)

      DC전원공급기(수입Brand)

      양방향/회생형 전원장치

      전자로드(전자부하기)

      AC전원공급기(파워소스)

      로드뱅크(LOAD BANK)

      SMPS/컨버터/인버터

      오실로스코프

      디지털멀티메터

      스펙트럼분석기

      클램프메터(전류계)

      파워메터(전력분석기)

      제네레이터/파형발생기

      저항계 / LCR메터

      내전압/절연저항 시험기

      데이터로거/레코더/DAQ

      열화상카메라

      기타 계측기

      단종제품

      AC저항로드뱅크

      AC R-L-C 로드뱅크

      DC저항로드뱅크

      AC LOAD TESTER

      배터리충방전시험기

      자동차 부품 시험기

      태양광발전 시험기

      신뢰성 시험기

      방위산업 관련 시험기

      프로그램형DC파워

      일반형DC파워

      대용량정류기

      PTFC-series (45-70Hz)

      PTCPF-series (45-500Hz)

      매뉴얼 자료실

      프로그램 자료실

      카타로그 자료실

      사양서 자료실

      기술 자료실

      공지사항

      이벤트게시판

      1:1문의

      온라인 A/S요청

      교정접수안내

      교정신청서



      견적요청

      온라인 견적요청

      업체명: (주)파워티엠 | 대표자: 차효정 | 주소: 경기도 성남시 중원구 사기막골로 124 , 비즈센터동505호(상대원동,SKn테크노파크)
      문의전화(Tel): 070-4333-8982 | 팩스(Fax): 070-7966-8928 | e메일: powertm@powertm.co.kr
      사업자등록번호: 215-87-96171 | 통신판매업신고: 제2016-성남중원-0113호
      Copyright © (주)파워티엠. All Rights Reserved.
