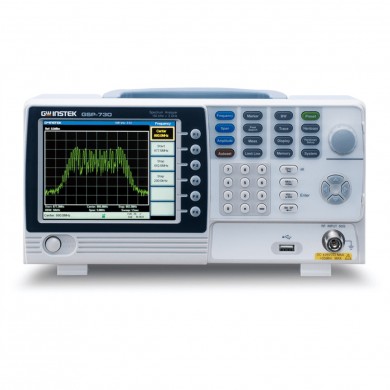

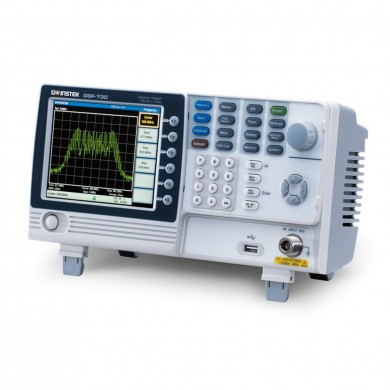

스펙트럼 분석기 GSP-730
주요 특징 • Frequency Range : 150kHz ~ 3GHz • Autoset Function • Noise Floor: ≦-100dBm • RBW Range : 30kHz, 100kHz, 300kHz, 1MHz • ACPR/CHPW/OCBW Measurement • 3 Traces in Different Colors • Split Window Function • Limit Line Function • Remote Control Software • Presentation Material for Training Courses • Support Interface : USB Device/Host, RS-232C • 5.6” TFT LCD with VGA Output |
(Hot !!!) New Video for GRF-1300 Experiment.. @Youtube!! Or you can link with (Ex 1) (Ex 2) (Ex 3) (Ex 4) (Ex 5) (Ex 6) (Ex 7) (Ex 8) (Ex 9) (E-System) Tune-key Solution for RF and Communication Experiment Courses GW Instek GSP-730 is a 3 GHz Spectrum Analyzer mainly developed to fulfill the demands of RF Communication educations. Budget constraint and insufficient teaching tools are normally the two hurdles for schools to provide high-quality courses for RF communication experiments. A moderate spectrum analyzer, GSP-730, featuring full functions should provide, along with GRF-1300 training kit possesses a unique position in the field as an economic turn-key solutionfor 3GHz RF Communication Experiment courses. With its components, GSP-730 Spectrum Analyzer, GRF-1300 Trainer and a PC, properly connected, a tangible system is integrated for performing ongoing experiments while the lecture is given. Using a PC, the teacher can present teaching material with PowerPoint slide and simultaneously control GSP-730 and GRF-1300 to perform experiments and get spectrum displays and parameter readings on the PC screen. GSP-730 and GRF-1300 easily transferred the currentteaching materials, including the PowerPoint slides, textbook, and a remote control software, into electronic-teaching system.
Fully-electronic RF training system
The combination of GSP-730 and GRF-1300 forms a fundamental training system for RF communication and telecommunication classes in the universities, colleges, vocational schools, and the training centers in military as well as private companies. Instead of the tremendous cost of the installation of new training system, the conjunction of GSP-730 and GRF-1300 provides an economic solution to eliminate two obstacles, budget constraint and insufficiency ofteaching tools. |
제품 사양 | ||
주파수 | ||
범위 | 150kHz~3GHz | 설정 분해능 0.1MHz |
정확도 | ≤±50kHz | Span 0.3GHz~2.6GHz, 20℃±5℃ |
Span 주파수 범위 | 1MHz~3GHz, Zero |
|
Span 정확도 | ≤±3% | Span 0.3GHz~2.6GHz, 20℃±5℃ |
RBW 범위 | 30kHz, 100kHz, 300kHz, 1MHz |
|
SSB 위상 잡음 | -85dBc/Hz | Typical; 오프셋500kHz; RBW 30kHz, Sweep 1.5s; Span 1MHz @ 1GHz |
고유 스퓨리어스 | -45dBc 미만 | REF 레벨 -40dBm |
-50dBc 미만 | Typical | |
진폭 | ||
REF 레벨 | +20dBm~-40dBm | +20dBm~-40dBm |
정확도 | ±2dB | 1GHz; Span 5MHz |
단위 | dBm, dBV, dBμV |
|
평균 잡음 레벨 | ≤-100dBm | Typical; fc=1GHz; RBW 30kHz |
주파수 특성 | ≤±3.0dB | 300MHz~2.6GHz |
≤±6.0dB | 80MHz~300MHz,2.6GHz~3GHz | |
Sweep | ||
범위 | 300ms~8.4s | Auto (수동 설정 안됨) |
정확도 | ±2% 이내 | Full Span |

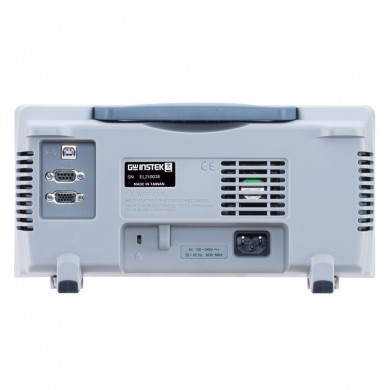

입출력 단자 | ||
RF 입력 | 단자 유형 : N타입(암) | 입력 감쇠≥10dB |
입력 임피던스 : 50Ω | CW 평균 전력 | |
입력 VSWR : 2.0 미만 |
| |
입력 손상 레벨 : +30dBm, 25VDC |
| |
USB Host 포트 | A타입 | Ver 2.0, Full Speed 지원 |
USB Device 포트 | B타입 | Ver 2.0, Full Speed 지원 |
비디오 출력 | D서브(암) 15핀 | VGA 640x480 |
RS-232C | D서브(암) 9핀 |
|
일반 기능 | ||
Marker | 기능 : Normal, Delta, To Peak, To Center, Marker Table, Marker toCenter, Marker to Start, Marker to Stop, Marker to Step, Marker to Ref.Level, Marker Trace Selection | Normal/Delta Marker 5쌍 |
Peak 검색 | 기능 : Peak Search, NextPeak, Right/Left Peak, Peak to Center, Peak Table, Peak Sort, Peak Track | |
측정 기능 | ACPR, OCBW, CHPW | |
Limit 라인 | 기능 : High Limit Line, Low Limit Line,Pass/Fail 검출 | 최대 10포인트 설정 |
Trace | 기능 : Clear & Write, Peak Hold, View,Blank, Average, Min Hold, Trace Math | Trace 3개 지원 |
하드카피 | BMP 파일, 잉크 절약 기능 지원 | BMP 파일, 잉크 절약 기능 지원 |
데이터 저장 | 5세트 | 저장 유형 : Status, Trace, Limit line |
기타 | ||
디스플레이 | 5.6인치 TFT LCD | VGA 해상도 640x480 |
동작 온도 | 5℃~45℃ | 보장 온도 : 25℃±5℃ |
동작 습도 | 90% RH | 45℃ 미만 |
보관 온도 | -20℃~+60℃, 60℃ 미만 | 70% RH |
입력 전원 | AC 100~240V, 50/60Hz, 자동 선택 | |
치수 및 무게 | 296(W) x 153(H) x 105(D) mm, 약2.2kg | |
기본 액세서리 | |
GSP-730 | 퀵 스타트 가이드 x 1, 사용 설명서 CD x 1, 전원 코드 x 1 |
옵션 액세서리 | |
GRF-1300A | 전원 코드 x 1, CD x 1, RF케이블 x 6, 안테나 x 2, N-SMA 어댑터 x 1 |
USG-LF44 | CD x 1, USB 케이블 x 1 |
주문 정보 | |
GSP-730/GRF-1300A 3GHz 스펙트럼 분석기 + RF/통신 시스템 트레이너 | 견적요청 |
GRF-730/GRF-1300A/USG-LF44 3GHz 스펙트럼 분석기 + RF/통신 시스템 트레이너 + 4.4GHz RF 신호발생기 | 견적요청 |
상기 가격은 부가세 별도 가격입니다. | |
