Home > AC Load > AC Load Tester
AC Load Tester (AC가변형로드)
PTLT-1K ~ 20K (단상)
| 단상_ AC로드
1KVA ~ 20KVA 부하용량
주문형 AC부하기 가변형 (단상부하용)
PTLT-Series는 AC 전원을 수전하여 내부에서 가변slidacs의 2차측 저항으로 전력을 인가하여 입력 전력량을 조절하는 부하장치입니다. UP/DOWN 버튼으로 부하 소모 전류량 조절이 가능하고 현재 전압 전류상태를 표시합니다.
제품사양
라인업
다운로드
■ FEATURE
■ APPLICATIONS
교류 입력 부하장치 (AC Load Tester)
CR(정 저항) Mode Operation
AC Current Variable Control
AC Voltage / Current Digital Meter
Air Forced Cooling Fan
Load Input ON/OFF Function
수출 장비 및 수입 장비 부하 시험용
발전기 부하 성능시험용
인버터 부하 성능 시험용
각종 전기,전자 관련 생산 및 R&D 시험용
MOTOR 및 관련 부품 부하 TEST 용
품질 보증 및 신뢰성 시험용
■ OPTION
Remote Control Interface : RS-232C or RS-485
EXT Remote Step Control (접점)
OVP/UVP/OCP/UCP Cut-Off (option)
High & Low Limit Function (option)
■ SPECIFICATIONS
MODEL
PTLT-1K
PTLT-2K
PTLT-3K
PTLT-5K
PTLT-10K
PTLT-12K
PTLT-15K
AC LOAD INPUT
CAPACITY
1KVA
2KVA
3KVA
5KVA
10KVA
12KVA
15KVA
VOLTAGE
180Vac ~ 250Vac / 1-Phase or 3-Phase / (Customer Order Made)
CURRENT
0.1A ~ 4.0A
0.1A ~ 8.0A
0.12A ~ 12.0A
0.2A ~ 20.0A
0.4A ~ 40.0A
0.5A ~ 48.0A
0.6A ~ 60.0A
Frequency
45Hz ~ 65Hz (PF: > 0.95)
DISPLAY RESOLUTION
100mA
10mA
CURRENT CONTROL RESOLUTION
1A
OPERATING MODE
Only C.R Mode (Contant Resitance , Current Variable Control)
DISPLAYER
3 1/2 Digit Digital Display Meter
ACCURACY
Less then ± 1%
STABILITY
Less then ± 5%
COOLING FAN
AIR COOLING FAN
OPERATING ENVIRONMENT
0 ℃ TO 50℃, 80% R.H.
AC 110/220V ± 10% , 1-Phase or 3-Phase , 50/60Hz (Customer Order Made)
DIMENSION (Wx Dx H mm)
432x500x222
432x500x265
432x500x310
600x600x800
600x700x1400
600x750x1600
600x750x1800
※ 제품설계시 외형 치수는 변경될 수 있습니다.
W:430 * D:550 * H:260 mm
W:440 * D:750 * H:900 mm
W:550 * D:900 * H:1200 mm ~

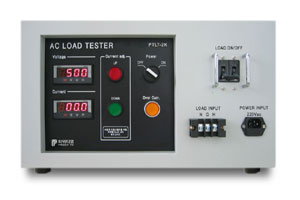

PTLT-1K ~ 2K

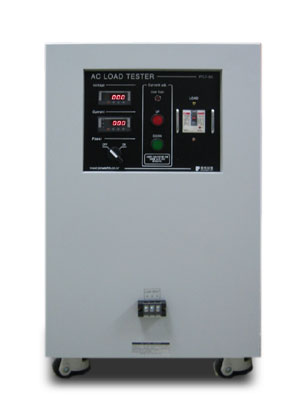

PTLT-3K ~ 8K

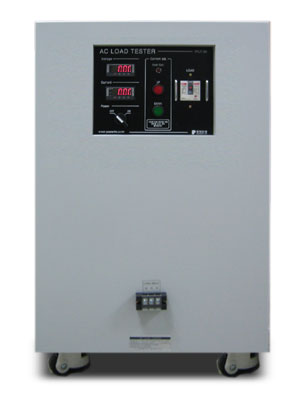

PTLT-10K ~ 20K
■ SELECT GUIDE (모델명 구성 예 : PTLT- 용량 - 전압)
1상 부하 입력
부하 입력 전압범위 기준 / 최대전류
모델명
용량 KVA
81~110Vac
163~220Vac
192~260Vac
222~300Vac
1.0
9.1
A
4.5
3.8
3.3
2.0
18.2
7.7
6.7
3.0
27.3
13.6
11.5
10.0
5.0
45.5
22.7
19.2
16.7
PTLT-8K
8.0
72.7
36.4
30.8
26.7
90.9
38.5
33.3
15.0
136.4
68.2
57.7
50.0
PTLT-20K
20.0
181.8
76.9
66.7
PTLT-30K
30.0
272.7
115.4
100.0
3상 부하 입력
용량KVA
281~380Vac
325~440Vac
PTLT-2KT
5.2
4.4
2.6
PTLT-3KT
7.9
4.6
3.9
PTLT-5KT
13.1
11.1
7.6
6.6
PTLT-8KT
21.0
17.8
12.2
10.5
PTLT-10KT
26.2
22.2
15.2
PTLT-15KT
39.4
22.8
19.7
PTLT-20KT
52.5
44.4
30.4
PTLT-30KT
78.7
66.6
45.6
3상 제품의 경우 3상 4선식으로 Y결선으로 단상 부하 겸용 가능
상기 내용 외 전압 전류 사양 주문제작 가능
