Home > AC Load Bank > AC R/L/C Load Bank

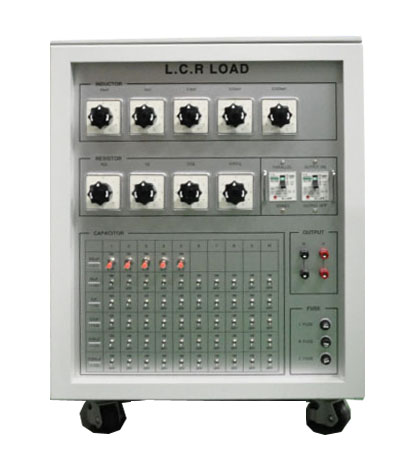

AC R/L/C Load Bank (AC 저항성/유도성/용량성 로드뱅크)
PTLB-1K ~ 200K (단상)
| 단상_ AC R/L/C 로드뱅크
1KVA ~ 200KVA 부하용량
주문형 AC부하기 _ R/L/C로드뱅크 (단상부하용)
PTLB - Series는 AC 전원을 수전하여 내부 저항성/유도성/용량성 으로 전력을 인가하여 입력 전력량을 조절하는 부하장치입니다. 역률에대한 조정이 가능하며 상별 불평형 시험이 가능합니다. STEP 스위치로 부하 소모 전류량의 단계별 조절이 가능하고 현재 전압 전류상태를 표시합니다.
제품사양
라인업
다운로드
■ FEATURE
■ APPLICATIONS
교류 저항 로드 뱅크 (AC Resistor Load Bank)
저항성R , 유도성L , 용량성C 부하 선택 및 조합
평형 부하 시험, 불평형 부하시험, 역률 조정 시험
용량: 1KVA ~ 200KVA (단상)
STEP 가변형 AC저항부하
전압,전류 표시메터
Load Step On-Off 기능
목표 역율(PF) 조절 기능
Air Forced Cooling Fan (상부배기형)
OCP 보호기능(차단기)
인가전압범위: 10Vac ~ 800Vac (선택)
인가주파수범위: 40~500Hz
수출 장비 및 수입 장비 부하 시험용
발전기 부하 성능시험용
인버터 부하 성능 시험용
각종 전기,전자 관련 생산 및 R&D 시험용
MOTOR 및 관련 부품 부하 TEST 용
품질 보증 및 신뢰성 시험용
■ OPTION
Remote Control Interface : RS-232C or RS-485
EXT Remote Step Control (접점)
OVP/UVP/OCP/UCP Cut-Off (option)
High & Low Limit Function (option)
■ SPECIFICATIONS
MODEL
PTLB-3K
PTLB-5K
PTLB-10K
PTLB-20K
PTLB-30K
PTLB-50K
PTLB-100K
AC LOAD INPUT
CAPACITY
3KVA
5KVA
10KVA
20KVA
30KVA
50KVA
100KVA
VOLTAGE
(Customer Order Made) 1-Phase or 3-Phase
CURRENT
Frequency
40Hz~400Hz
PF
(R) PF: 1~0.7 (L) PF : 0.1~0.8 (C) PF : 0.1~0.8
OPERATING MODE
Only C.R Mode (Contant Resitance)
DISPLAYER
3 1/2 Digit Digital Display Meter
ACCURACY & STABILITY
Less then ± 5%~10%
COOLING FAN
AIR COOLING FAN
OPERATING ENVIRONMENT
0 ℃ TO 50℃, 80% R.H.
AC 110/220V ± 10% , 1-Phase or 3-Phase , 50/60Hz (Customer Order Made)
DIMENSION (Wx Dx H mm)
440x500x550
440x500x600
600x800x1000
600x800x1200
600x900x1200
800x950x1400
900x1000x1600
※ 제품설계시 외형 치수는 변경될 수 있습니다.
W:440 * D:650 * H:600 mm
W:600 * D:800 * H:1200 mm
W:800 * D:900 * H:1500 mm ~
W:1100 * D:1000 * H:1800 mm ~

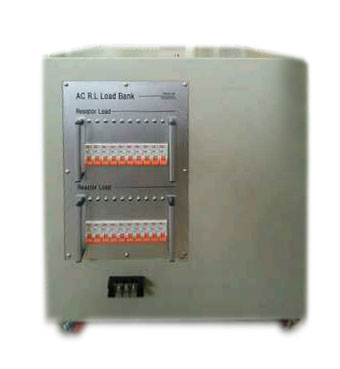

PTLB-2K ~ 8K

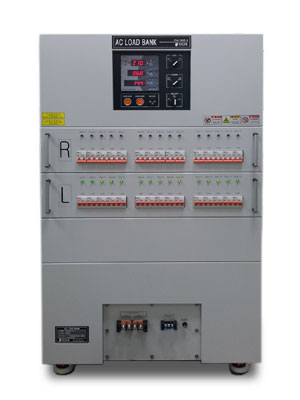

PTLB-10K ~ 40K
PTLB-50K ~ 100K
PTLB-100K ~ 200K
■ SELECT GUIDE (모델명 구성 예 : PTLB- 용량 - 전압)
1상 부하 입력
부하입력 기준 전압 / 최대전류
모델명
용량
110Vac
220Vac
380Vac
440Vac
PTLB-2K
2.0
KVA
18.2
A
9.1
5.3
4.5
3.0
27.3
13.6
7.9
6.8
5.0
45.5
22.7
13.2
11.4
PTLB-8K
8.0
72.7
36.4
21.1
10.0
90.9
26.3
PTLB-15K
15.0
136.4
68.2
39.5
34.1
20.0
181.8
52.6
30.0
272.7
78.9
50.0
454.5
227.3
131.6
113.6
3상 제품의 경우 3상 4선식으로 Y결선으로 단상 부하 겸용 가능
상기 내용 외 전압 전류 사양 주문제작 가능
