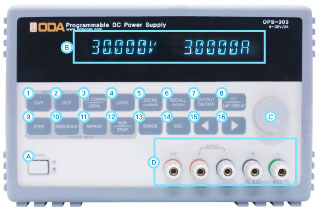

① Over Voltage Protection Key

② Over Current Protection Key

③ I/O CONFIG 또는 LOCAL Key

④ LOCK Key

⑤ 현재 상태 저장 또는 Calibration Key

⑥ 메모리 저장상태 복귀 또는 Factory Key

⑦ 출력전압/전류 ON/OFF

⑧ 전압/전류 선택 또는 Limit Display Key

⑨ Cycling mode의 STEP설정 Key

⑩ Cycling mode의 SEQUENCE제어 Key

⑪ Cycling mode의 반복설정 Key

⑫ Cycling mode의 RUN/STOP Key

⑬ Error message Display Key

⑭ Menu Escape Key

전압/전류 Cursor 또는 메뉴변경 Key

■ FEATURE

정밀급 Programmable DC Power Supply  (Linear)

5-digit (60,000 Count) Resolution (최대 1mV/0.1mA)

과전압(OVP) / 과전류(OCP) 보호

CV / CC 모드 동작

 동작상태(전압,전류,OVP,OCP)를 10개까지 저장및 복귀

 에러메세지 10개까지 저장 및 확인

 자가진단 테스트 모드

 Cycling mode 메모리 100개지원(전압,전류,기울기 및 유지시간)

 내부교정 필요없이 외부 Software 교정지원

 Factory 기능제공(메모리 초기화 및 교정데이터 백업 및 복구)

RS-232C 기본 장착 (GP-IB 옵션)

19”Half x 3U 의 슬림한 사이즈 (300W 이하)

External Analog Input / Output Function (OPTION)

업그레이드 된 안정성을 체험해 보세요
OPM Series에 적용된 온도 보상 회로 및 실시간 측정 보상 회로에 의해서 장시간 테스트 중 장비의 내부 온도 변화 또는, 외부의 어떤 영향을 받더라도 셋팅된 설정 전압을 유지하며 보다 정확하고 안정적으로 테스트 할 수 있습니다.

정밀한 파워서플라이의 선택 [Remote Voltage Sensing]

자체 출력만을 감지하여 전압을 출력하는 전원 공급기는 사용자가 원하는 만큼 정확하지 않 을 수 있습니다. 케이블 등 부하선의 고유저항성분에 의해 손실되는 전압을 보상 출력하여 더 욱 정밀한 전원공급이 가능합니다. OPM Series는 후면출력을 제공하며 후면출력의 Sensing 단자를 통해 사용할 수 있습니다.

이젠 안심하고 쓰세요 [Protection Mode]

OPS Series에 탑재된 과전압(O.V.P)및 과전류 (O.C.P)모드를 활용하면 과전압 또는 과전류가 출력되었을때 출력을 차단하여 부하원을 보호하고 사용자의 부주의나 장시간의 테스트시에도 안전하게 사용할 수 있으며, 사용자의 부주의로 인한 오작동을 막아 생산라인의 불량률을 줄일 수 있습니다.

◆90~300Watt OPS Series Single DC Power Supply // 19" 3U

Dimension : 19" Half(213mm) Wide, 133mm(H) X 370mm(D)

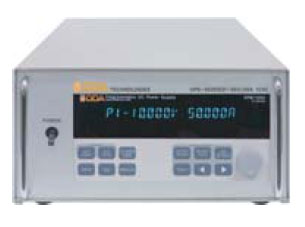

◆ 300~600Watt OPS Series Single DC Power Supply

Dimension : 300mm(W) X  150mm(H) X 450mm(D)

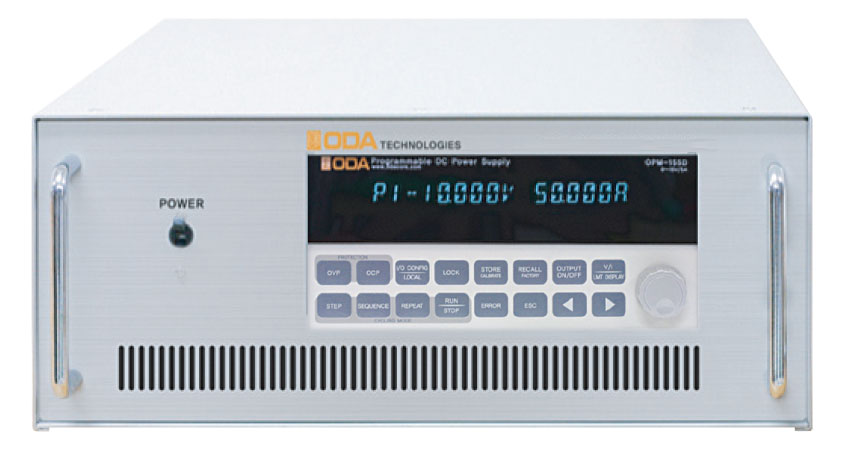

◆ 600Watt~1.5kW OPS Series Single DC Power Supply // 19" 4U

Dimension : 19"(426mm) Wide, 177mm(H) X 505mm(D)

◆ 1.5kW~2.5kW OPS Series Single DC Power Supply // 19" 5U

Dimension : 19"(426mm) Wide, 222mm(H) X 505mm(D)

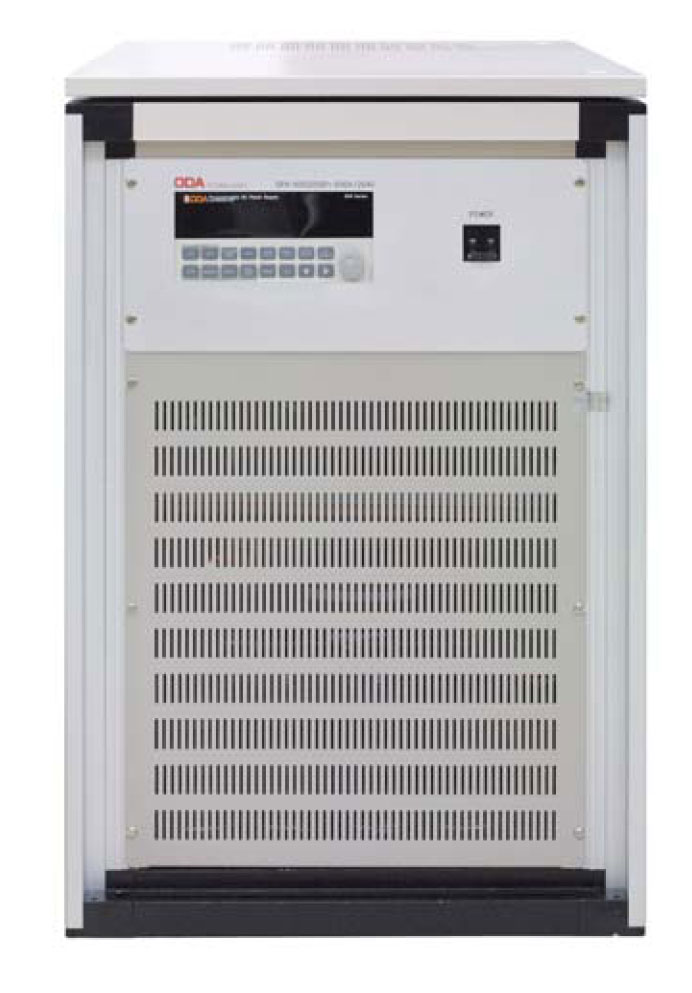

◆ 2.5kW~40kW OPS Series Single DC Power Supply

Dimension : 600(W) , 600~2,200mm(H) X 700mm(D)

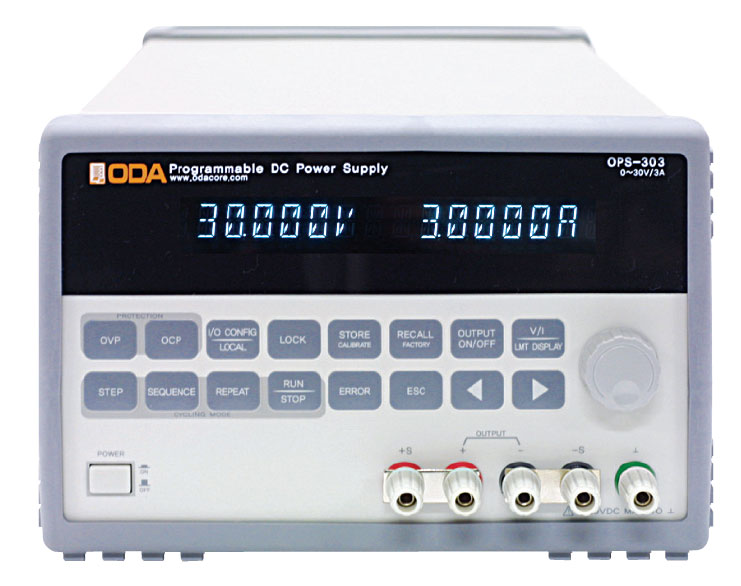

OPS-303

OPS-305

OPS-307

OPS-3010

Output rating

0~30V, 0~3A

0~30V, 0~5A

0~30V, 0~7A

0~30V, 0~10A

Resolution

Programming/Readback

≤ 250㎶ / ≤ 30㎂

≤ 250㎶ / ≤ 50㎂

≤ 250㎶ / ≤ 70㎂

≤ 250㎶ / ≤ 100㎂

Display Meter

1mV / 100㎂

1mV / 100㎂

1mV / 1mA

1mV / 1mA

Programming Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.05% + 10mV

0.05% + 10mV

0.05% + 10mV

0.05% + 10mV

Current

0.15% + 5mA

0.15% + 5mA

0.2% + 10mA

0.2% + 10mA

Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.05% + 5mV

0.05% + 5mV

0.05% + 5mV

0.05% + 5mV

Current

0.08% + 3mA

0.08% + 3mA

0.15% + 5mA

0.15% + 5mA

Ripple & Noise

≤ 2mVp-p, ≤ 2mArms

≤ 2mVp-p, ≤ 2mArms

≤ 2mVp-p, ≤ 2mArms

≤ 2mVp-p, ≤ 2mArms

Load Regulation

2mV, 500㎂

2mV, 500㎂

2mV, 500㎂

2mV, 500㎂

Line Regulation

500㎶, 500㎂

500㎶, 500㎂

500㎶, 500㎂

500㎶, 1mA

Command Processing Time

＜32ms

＜32ms

＜32ms

＜32ms

Voltage Programming Speed(No load)

Rising time

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 7.5V/㎳

Falling time

≤ 3V

≤ 3V/㎳

≤ 3V/㎳

≤ 3V/㎳

Transient Response time

Less than 50㎲ for output to recover to within 15mV following a change in output current from full load to half load or vice versa

OPS-503

OPS-505

OPS-801

OPS-802

0~50V, 0~3A

0~50V, 0~5A

0~80V, 0~1A

0~80V, 0~2A

≤ 500㎶ / ≤ 30㎂

≤ 500㎶ / ≤ 50㎂

≤ 800㎶ / ≤ 10㎂

≤ 800㎶ / ≤ 20㎂

1mV / 100㎂

1mV / 100㎂

10mV / 100㎂

10mV / 100㎂

0.05% + 12mV

0.05% + 12mV

0.05% + 35mV

0.05% + 35mV

0.15% + 5mA

0.15% + 5mA

0.15% + 5mA

0.15% + 5mA

0.05% + 6mV

0.05% + 6mV

0.05% + 18mV

0.05% + 18mV

0.08% + 3mA

0.08% + 3mA

0.08% + 3mA

0.08% + 3mA

≤ 3mVp-p, ≤ 2mArms

≤ 3mVp-p, ≤ 2mArms

≤ 6mVp-p, ≤ 2mArms

≤ 6mVp-p, ≤ 2mArms

2mV, 500㎂

2mV, 500㎂

3mV, 500㎂

3mV, 500㎂

500㎶, 500㎂

500㎶, 500㎂

1mV, 500㎂

1mV, 500㎂

Command Processing Time

＜32ms

＜32ms

＜32ms

＜32ms

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 3V/㎳

≤ 3V/㎳

≤ 3V/㎳

≤ 3V/㎳

OPS-803

OPS-1001

OPS-1002

OPS-1003

0~80V, 0~3A

0~100V, 0~1A

0~100V, 0~2A

0~100V, 0~3A

≤ 800㎶ / ≤ 30㎂

≤ 1mV / ≤ 10㎂

≤ 1mV / ≤ 20㎂

≤ 1mV / ≤ 30㎂

10mV / 100㎂

10mV / 100㎂

10mV / 100㎂

10mV / 100㎂

0.05% + 35mV

0.05% + 40mV

0.05% + 40mV

0.05% + 40mV

0.15% + 5mA

0.15% + 5mA

0.15% + 5mA

0.15% + 5mA

0.05% + 18mV

0.05% + 20mV

0.05% + 20mV

0.05% + 20mV

0.08% + 3mA

0.08% + 3mA

0.08% + 3mA

0.08% + 3mA

≤ 6mVp-p, ≤ 2mArms

≤0.01%mVrms, ≤3mArms

≤0.01%mVrms, ≤3mArms

≤0.01%mVrms, ≤3mArms

3mV, 500㎂

3mV, 500㎂

3mV, 500㎂

3mV, 500㎂

1mV, 500㎂

1mV, 500㎂

1mV, 500㎂

1mV, 500㎂

＜32ms

＜32ms

＜32ms

＜32ms

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 3V/㎳

≤ 3V/㎳

≤ 3V/㎳

≤ 3V/㎳

OPS-1501

OPS-1502

OPS-2001

OPS-3001

0~150V, 0~1A

0~150V, 0~2A

0~200V, 0~1A

0~300V, 0~1A

≤ 1.5mV / ≤ 10㎂

≤ 1.5mV / ≤ 20㎂

≤ 2mV / ≤ 10㎂

≤ 3mV / ≤ 10㎂

10mV / 100㎂

10mV / 100㎂

10mV / 100㎂

10mV / 100㎂

0.05% + 50mV

0.05% + 50mV

0.05% + 75mV

0.05% + 95mV

0.15% + 5mA

0.15% + 5mA

0.15% + 5mA

0.15% + 5mA

0.05% + 25mV

0.05% + 25mV

0.05% + 40mV

0.05% + 50mV

0.08% + 3mA

0.08% + 3mA

0.08% + 3mA

0.08% + 3mA

≤0.01%mVrms, ≤3mArms

≤0.01%mVrms, ≤3mArms

≤0.01%mVrms, ≤3mArms

≤0.01%mVrms, ≤3mArms

4mV, 500㎂

4mV, 500㎂

4mV, 500㎂

4mV, 500㎂

1mV, 500㎂

1mV, 500㎂

1mV, 500㎂

1mV, 500㎂

＜32ms

＜32ms

＜32ms

＜32ms

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 7.5V/㎳

≤ 3V/㎳

≤ 3V/㎳

≤ 3V/㎳

≤ 3V/㎳
