■ FEATURE

저렴한 가격의 Programmable DC Power Supply (Linear Type)

CV / CC 모드 동작

1채널 , 2채널 채널간 절연 및 독립 설정

Output ON/OFF 기능 제공 (1,2채널 동시 출력)

5V/2A & 3.3V/2A Select 가능한 고정출력 제공

15V/1A & 12V/1A Select 가능한 고정출력 제공

Tracking Mode (2개의 출력 동시 제어) 제공

동작상태(전압,전류)를 5개까지 저장(Store) 및 복귀(Recall)

19”Half x 2U 의 슬림한 사이즈 (300W 이하)

3-Digit Digital Display LCD Pannel

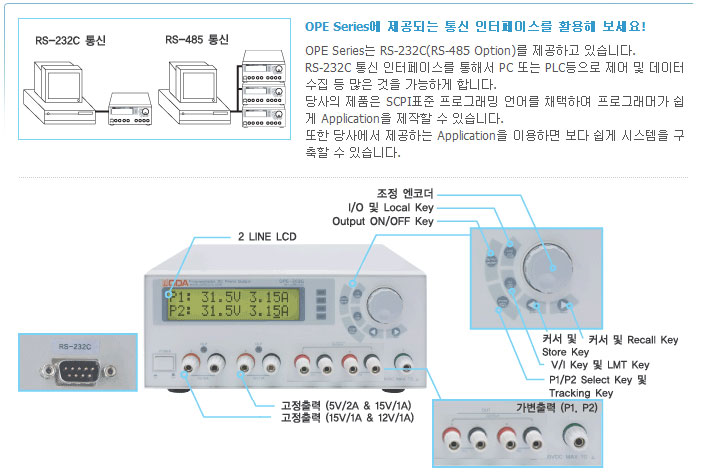

RS-232C 기본장착 (RS-485 Option)

External Analog Input / Output Function (OPTION)

두 채널이 한번에 제어가 가능합니다.
귀사의 양산시스템에 생산자 1인당 단채널 파워 서플라이를 공급했다면, 당사의 Tracking mode가 지원되는 두 채널 파워서플라이로 교체해 보세요!
번거롭게 두 채널의 전압,전류를 셋팅할 필요없이 Tracking mode 버튼 하나만 누르신다면 앞으로 전압,전류 및 모든 기능은 한번의 셋팅으로 두 채널이 똑같이 셋팅될 것입니다.

상태 저장기능을 지원합니다.
OPE Seies는 사용자가 설정한 전압 및 전류를 저장(Strore) 및 호출(Recall)할 수 있습니다.
전문 엔지니어가 아니더라도, 미리 설정하여 저장해둔 Store 및 Recall 기능으로 생산 및 제품검사, 신뢰성 테스트 등에 쉽게 활용할 수 있습니다.

■ 용량별 외형 SIZE

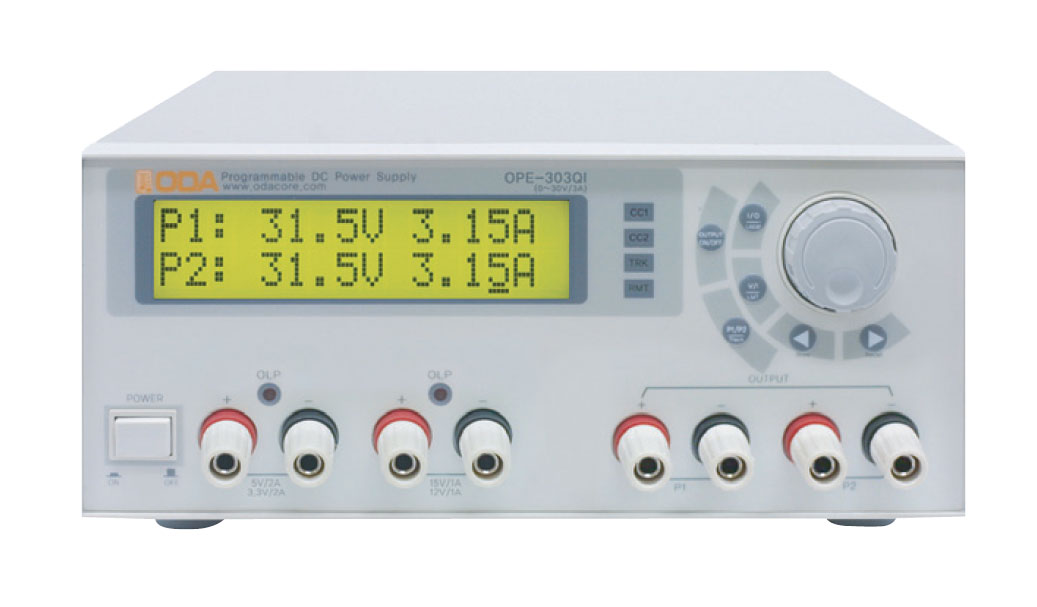

◆90~300Watt OPE-QI Series DC Power Supply // 19" Half 2U

Dimension : 19" Half(213mm) Wide, 88mm(H) X 292mm(D)

제품설명

사양/라인업

다운로드

■ SELECTION GUIDE (모델명 구성 예 : OPE - 전압 전류 QI )

OPE-185QI	OPE-303QI	OPE-305QI	OPE-503QI
0~18V, 0~5A 2CH	0~30V, 0~3A 2CH	0~30V, 0~5A 2CH	0~50V, 0~3A 2CH
OPE-802QI	OPE-1001QI	OPE-1201QI	OPE-1501QI
0~80V, 0~2A 2CH	0~100V, 0~1A 2CH	0~120V, 0~1A 2CH	0~150V, 0~1A 2CH

▼ SPECIFICATIONS

Model▶ Parameter▼	OPE-185QI	OPE-303QI	OPE-305QI	OPE-503QI
Output rating	0~18V, 0~5A 2CH	0~30V, 0~3A 2CH	0~30V, 0~5A 2CH	0~50V, 0~3A 2CH
Resolution
Programming/Readback	≤ 6mV / ≤ 1.5mA	≤ 7.5mV / ≤ 1mA	≤ 7.5mV / ≤ 1.5mA	≤ 15mV / ≤ 1mA
Display Meter	100mV / 10mA	100mV / 10mA	100mV / 10mA	100mV / 10mA
Programming Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.2% + 120mV	0.2% + 200mV	0.2% + 200mV	0.2% + 300mV
Current	0.2% + 25mA	0.2% + 15mA	0.2% + 25mA	0.2% + 15mA
Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.2% + 120mV	0.2% + 200mV	0.2% + 200mV	0.2% + 300mV
Current	0.2% + 25mA	0.2% + 15mA	0.2% + 25mA	0.2% + 15mA
Ripple & Noise	≤ 2mVp-p, ≤ 2mArms	≤ 2mVp-p, ≤ 2mArms	≤ 2mVp-p, ≤ 2mArms	≤ 3mVp-p, ≤ 2mArms
Voltage Programming Speed(No load)
Rising time	≤ 40㎳	≤ 40㎳	≤ 40㎳	≤ 70㎳
Falling time	≤1.2s	≤1.2s	≤1.2s	≤1.5s
공통사항	3.3V/2A or 5V/2A, 12V/1A or 15V/1A 고정출력 제공
	19inch half x 2U size : 213mm(W) x 88mm(H) x 292mm(D)
	RS-232C 기본장착
OPTION	후면출력, 입력전원(AC100,AC110,AC230), RS-485 통신, RS-232C Cable, RS-485 to RS-232C Converter Analog Signal Input, Analog Signal Output, V-Sensing, OVP, OCP, 랙마운트 키트

Model▶ Parameter▼	OPE-802QI	OPE-1001QI	OPE-1201QI	OPE-1501QI
Output rating	0~80V, 0~2A 2CH	0~100V, 0~1A 2CH	0~120V, 0~1A 2CH	0~150V, 0~1A 2CH
Resolution
Programming/Readback	≤ 30mV / ≤ 0.8mA	≤ 40mV / ≤ 0.5mA	≤ 50mV / ≤ 0.5mA	≤ 50mV / ≤ 0.5mA
Display Meter	100mV / 10mA	1V / 10mA	1V / 10mA	1V / 10mA
Programming Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.3% + 500mV	0.5% + 800mV	0.5% + 900mV	0.5% + 900mV
Current	0.2% + 15mA	0.2% + 15mA	0.2% + 15mA	0.2% + 15mA
Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.3% + 500mV	0.5% + 800mV	0.5% + 900mV	0.5% + 900mV
Current	0.2% + 15mA	0.2% + 15mA	0.2% + 15mA	0.2% + 15mA
Ripple & Noise	≤ 6mVp-p, ≤ 2mArms	≤ 0.01%mVrms, ≤ 2mArms	≤ 0.01%mVrms,, ≤ 2mArms	≤ 0.01%mVrms,, ≤ 2mArms
Voltage Programming Speed(No load)
Rising time	≤ 70㎳	≤ 70㎳	≤ 70㎳	≤ 70㎳
Falling time	≤1.5s	≤1.5s	≤1.5s	≤1.5s
공통사항	3.3V/2A or 5V/2A, 12V/1A or 15V/1A 고정출력 제공
	19inch half x 2U size : 213mm(W) x 88mm(H) x 292mm(D)
	RS-232C 기본장착
OPTION	후면출력, 입력전원(AC100,AC110,AC230), RS-485 통신, RS-232C Cable, RS-485 to RS-232C Converter Analog Signal Input, Analog Signal Output, V-Sensing, OVP, OCP, 랙마운트 키트
