	Home > DC파워 > 프로그램형DC파워

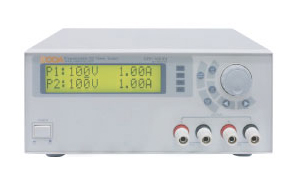

	Programmable DC Power Supply

OPE-DI Series

| 저가격형 프로그래머블 DC파워서플라이

90W ~ 20KW (9V~500V) / 2-CHANNEL

최고의 기술로 프로그래머블 2채널(채널간절연)

DC Power Supply 대중화 선언!

OPE Series는 보급형 Programmable DC Power Supply로 기존의 고비용 제품에서 탈피하여 저렴한 예산으로 현장설비 및 시스템 구축용, 연구개발 및 테스트용으로 활용할 수 있도록 제작되었습니다. 기존 제품에 못지않은 빠른 응답속도와 안정성을 보장하며, RS232 또는 RS485(Option)를 장착하여 PC통신과 PLC 제어가 가능하도록 설계되었습니다. 또한 AD Card를 이용하여 1,000 times/sec 이상의 데이터 처리도 가능합니다.

제품설명

사양/라인업

다운로드

■ FEATURE

저렴한 가격의 Programmable DC Power Supply (Linear Type)

CV / CC 모드 동작

1채널 , 2채널 채널간 절연 및 독립 설정

Output ON/OFF 기능 제공 (1,2채널 동시 출력)

동작상태(전압,전류)를 5개까지 저장(Store) 및 복귀(Recall)

19”Half x 2U 의 슬림한 사이즈 (300W 이하)

3-Digit Digital Display LCD Pannel

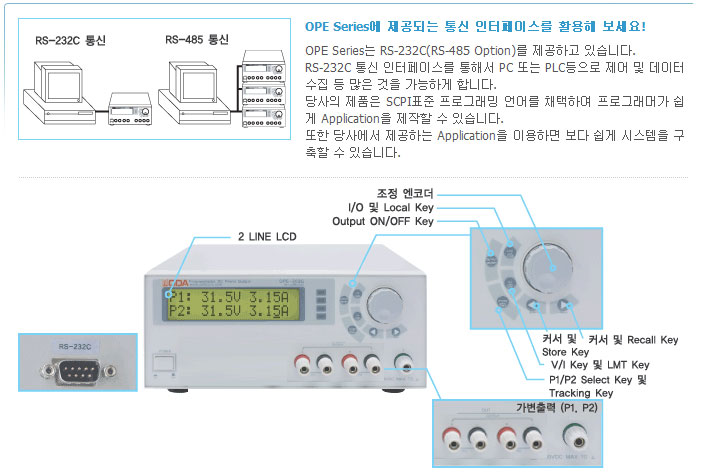

RS-232C 기본장착 (RS-485 Option)

External Analog Input / Output Function (OPTION)

■ 용량별 외형 SIZE

			◆90~300Watt OPE-DI Series DC Power Supply // 19" Half 2U Dimension : 19" Half(213mm) Wide, 88mm(H) X 292mm(D)
			◆ 300~600Watt OPE-DI Series DC Power Supply Dimension : 19" (300mm) Wide, 150mm(H) X 370~450mm(D)

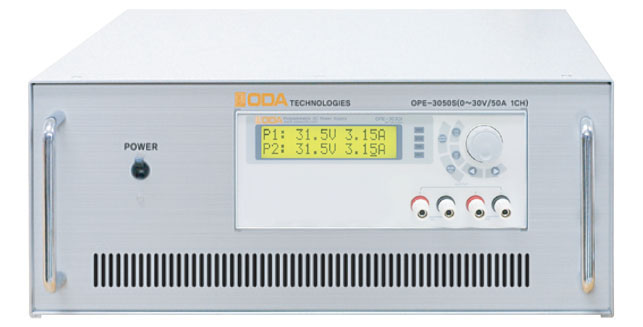

			◆ 600Watt~1.5kW OPE-DI Series DC Power Supply // 19" 4U Dimension : 19"(426mm) Wide, 177mm(H) X 505mm(D)
			◆ 1.5kW~2.5kW OPE-DI Series DC Power Supply // 19" 5U Dimension : 19"(426mm) Wide, 222mm(H) X 505mm(D)
			◆ 2.5kW~40kW OPE-DI Series DC Power Supply Dimension : 19" Rack(600mm) Wide, 800~2200mm(H) X 750mm(D)

제품설명

사양/라인업

다운로드

■ SELECT GUIDE (모델명 구성 예 : OPE - 전압 전류 DI )

전류▶ 전압▼	10A	20A	30A	50A	100A	200A	500A
9V	OPE-910DI	OPE-920DI	OPE-930DI	OPE-950DI	OPE-9100DI	OPE-9200DI	OPE-9500DI
18V	OPE-1810DI	OPE-1820DI	OPE-1830DI	OPE-1850DI	OPE-18100DI	OPE-18200DI	OPE-18500DI
30V	OPE-3010DI	OPE-3020DI	OPE-3030DI	OPE-3050DI	OPE-30100DI	OPE-30200DI	OPE-30500DI
50V	OPE-5010DI	OPE-5020DI	OPE-5030DI	OPE-5050DI	OPE-50100DI	OPE-50200DI	OPE-50500DI
120V	OPE-12010DI	OPE-12020DI	OPE-12030DI	OPE-12050DI	OPE-120100DI	OPE-120200DI	-
200V	OPE-20010DI	OPE-20020DI	OPE-20030DI	OPE-20050DI	OPE-200100DI	-	-
250V	OPE-25010DI	OPE-25020DI	OPE-25030DI	OPE-25050DI	OPE-250100DI	-	-
300V	OPE-30010DI	OPE-30020DI	OPE-30030DI	OPE-30050DI	-	-	-
500V	OPE-50010DI	OPE-50020DI	OPE-50030DI	-	-	-	-

▼ SPECIFICATIONS

Model▶ Parameter▼	OPE-3010DI	OPE-3050DI	OPE-30100DI	OPE-50200DI
Output rating	0~30V, 0~10A 2CH	0~30V, 0~50A 2CH	0~30V, 0~100A 2CH	0~50V, 0~200A 2CH
Resolution
Programming/Readback	≤ 7.5mV / ≤ 4mA	≤ 7.5mV / ≤ 15mA	≤ 7.5mV / ≤ 25mA	≤ 15mV / ≤ 50mA
Display Meter	100mV / 100mA	100mV / 100mA	100mV / 1A	100mV / 1A
Programming Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.2% + 200mV	0.2% + 200mV	0.2% + 200mV	0.2% + 300mV
Current	0.2% + 50mA	0.2% + 250mA	0.2% + 500mA	0.2% + 1A
Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.2% + 200mV	0.2% + 200mV	0.2% + 200mV	0.2% + 300mV
Current	0.2% + 50mA	0.2% + 250mA	0.2% + 500mA	0.2% + 1A
Ripple & Noise	≤ 2mVp-p, ≤ 3mArms	≤ 3mVp-p, ≤ 10mArms	≤ 10mVp-p, ≤ 10mArms	≤ 10mVp-p, ≤ 20mArms
Load Regulation	0.01%+4mV, 0.01%+1mA	0.01%+8mV, 0.01%+5mA	0.01%+30mV, 0.01%+10mA	0.01%+50mV, 0.01%+10mA
Line Regulation	0.01%+4mV, 0.01%+1mA	0.01%+8mV, 0.01%+5mA	0.01%+30mV, 0.01%+10mA	0.01%+50mV, 0.01%+10mA
Command Processing Time	＜20ms	＜20ms	＜20ms	＜20ms
Voltage Programming Speed(No load)
Rising time	≤ 120㎳	≤ 120㎳	≤ 120㎳	≤ 120㎳
Falling time	≤3.6s	≤3.6s	≤3.6s	≤3.6s
Transient Response time	Less than 50㎲ for output to recover to within 15mV following a change in output current from full load to half load or vice versa
공통사항	RS-232C attached by default
Option	RS-232C 기본장착 후면출력, 입력전원(AC100,AC110,AC230), RS-485 통신, RS-485 to RS-232C Converter Analog Signal Input, Analog Signal Output, V-Sensing, OVP, OCP 랙마운트 키트, RS-232C Cable
