Home > DC Resistor Load Bank
DC Resistor Load Bank (DC로드뱅크)
PTRLB- D1K ~ 500K
| DC저항로드뱅크
1KW ~ 500KW 부하용량
주문형 DC부하기 / 저항로드뱅크
PTRLB-D Series는 본장비는 DC 전원을 수전하여 내부 저항으로 전력을 인가하여 입력 전력량을 조절하는 부하장치입니다. STEP 스위치로 부하 소모 전류량의 단계별 조절이 가능하고 현재 전압 전류상태를 표시합니다.
제품사양
라인업
다운로드
■ FEATURE
■ APPLICATIONS
직류 저항 로드 뱅크 (DC Resistor Load Bank)
CR(정 저항) Mode Operation
용량: DC 1KW ~ 500KW
STEP 가변형 DC저항부하
전압,전류 표시메터
Load Step On-Off 기능
Air Forced Cooling Fan (상부배기형)
OCP 보호기능(차단기)
인가전압범위: 10Vdc ~ 600Vdc (선택)
수출 장비 및 수입 장비 부하 시험용
DC발전기 부하 성능시험용
DC전원 부하 성능 시험용
각종 전기,전자 관련 생산 및 R&D 시험용
MOTOR 및 관련 부품 부하 TEST 용
품질 보증 및 신뢰성 시험용
■ OPTION
Remote Control Interface : RS-232C or RS-485
EXT Remote Step Control (접점)
OVP/UVP/OCP/UCP Cut-Off (option)
High & Low Limit Function (option)
■ SPECIFICATIONS
MODEL
PTRLB-D10K
PTRLB-D20K
PTRLB-D30K
PTRLB-D50K
PTRLB-D100K
DC LOAD INPUT
CAPACITY
10KWatt
20KWatt
30KWatt
50KWatt
100KWatt
VOLTAGE
기준전압 20~500Vdc (Customer Order Made)
Max CURRENT
10A ~ 1000A (Customer Order Made)
OPERATING MODE
Only C.R Mode (Contant Resitance)
DISPLAYER
3 1/2 Digit Digital Display Meter
CURRENT
ACCURACY & STABILITY
Less then ± 5%~10%
COOLING FAN
AIR COOLING FAN
OPERATING ENVIRONMENT
0 ℃ TO 50℃, 80% R.H.
AC 110/220V ± 10% , 1-Phase or 3-Phase , 50/60Hz (Customer Order Made)
DIMENSION (Wx Dx H mm)
600x800x1000
600x800x1200
600x900x1200
800x950x1400
900x1000x1600
※ 제품설계시 외형 치수는 변경될 수 있습니다.
W:432 * D:500 * H:266 mm
W:440 * D:650 * H:600 mm
W:600 * D:800 * H:1200 mm
W:800 * D:900 * H:1500 mm ~
PTRLB-D2K
PTRLB-D3K ~ D8K
PTRLB-D10K ~ D40K
PTRLB-D50K ~ D200K
W:500 * D:600 * H:800 mm
W:600 * D:700 * H:1000 mm
W:800 * D:1000 * H:1500 mm
PTRLB-D5K-2CH
PTRLB-D10K-2CH

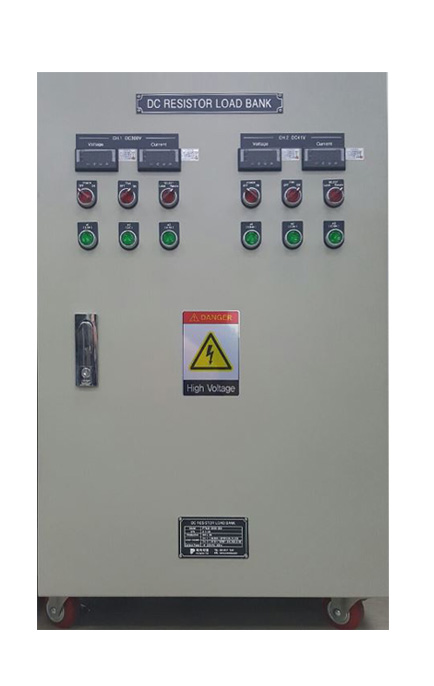

PTRLB-D20K-2CH
■ SELECT GUIDE (모델명 구성 예 : PTRLB- D 용량 - 전압)
상기 내용 외 전압 전류 사양 주문제작 가능
