	Home > DC전자로드 >
	Regulated DC Electronic Load

PTAL-Series

| CC,CR MODE OPERATION

200W~20KW

■ FEATURE

가변 가능한 일반형 DC 전자부하장치

C.C(정전류&가변) & C.R(정저항&가변) 모드

OVER LOAD(과부하) 보호기능

V-SENSE(전압보상) 연결 기능

I-MONITOR(전류센싱) 기능

HIGH/LOW 2-STEP MEMORY 기능

Ext 0~5Vdc REMOTE CONTROL (외부제어기능)

■ APPLICATIONS

전압,전류 전원 테스트

전원공급기 TRANSIENT RESPONSE

전류 LIMIT 테스트

BATTERY EMULATION BY USING CV MODE

BATTERY 방전 테스트

R&D , QUALITY CONTROL, ATE SYSTEM

전원공급장치 LOAD REGULATION

제품설명

사양/라인업

다운로드

■ 용량별 SIZE

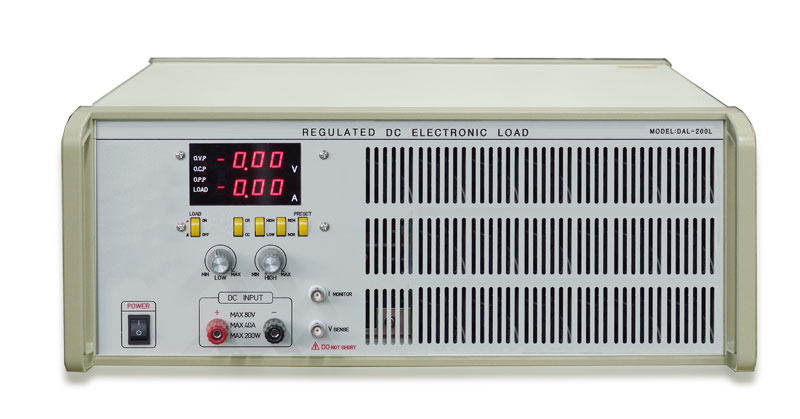

	◆200/300/500 Watt Dimension : WxDxH 432 * 360* 177mm
	◆ 1K / 1.5K Watt Dimension : WxDxH 1KW: 432 * 500* 177mm 1.5KW: 432 * 500* 223mm

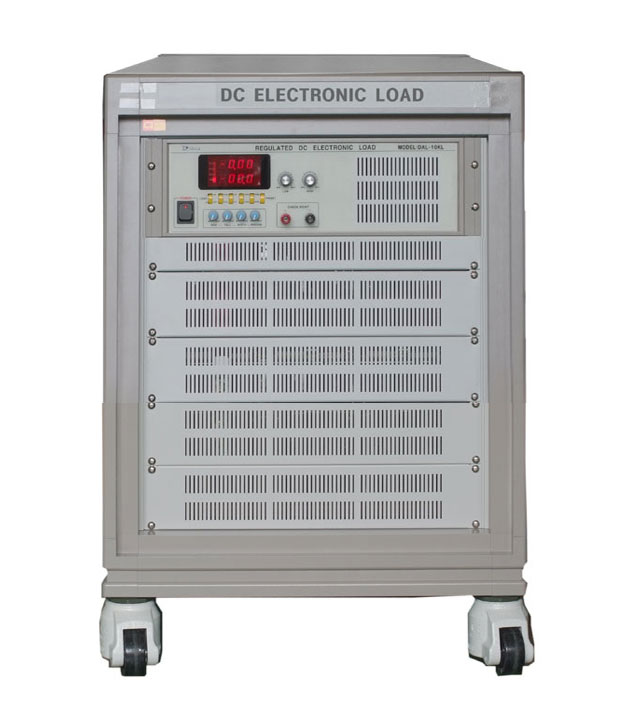

	◆ 2K Watt~4K Watt Dimension : WxDxH 600 * 750* 800mm 600 * 750* 800mm

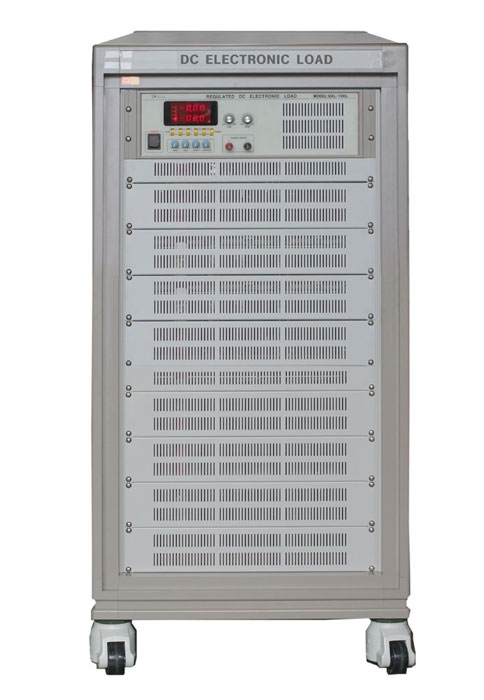

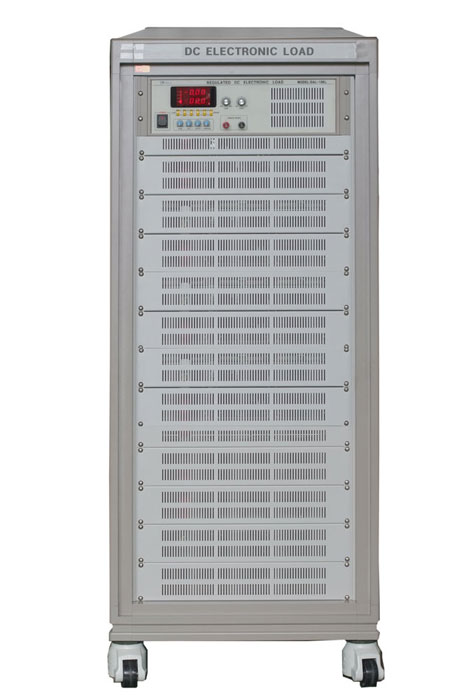

	◆ 5kW~20kW Dimension : WxDxH 727 * 900* 1600mm 727* 900* 1600mm 727* 900* 1800mm

제품설명

사양/라인업

다운로드

■ SELECT GUIDE

WATT	High Voltage Input		Low Voltage Input		SIZE (WxDxH)
WATT	SPEC	MODEL	SPEC	MODEL	SIZE (WxDxH)
200W	80V 40A	PTAL-200L	400V 4A	PTAL-200H	432 * 360* 177mm
300W	80V 60A	PTAL-300L	400V 6A	PTAL-300H	432 * 360* 177mm
500W	80V 100A	PTAL-500L	400V 10A	PTAL-500H	432 * 360* 177mm
1000W	80V 200A	PTAL-1000L	400V 20A	PTAL-1000H	432 * 500* 177mm
1500W	80V 200A	PTAL-1500L	400V 20A	PTAL-1500H	432 * 500* 223mm
2000W	80V 200A	PTAL-2000L	400V 30A	PTAL-2000H	600 * 750* 800mm
3000W	80V 300A	PTAL-3000L	400V 30A	PTAL-3000H	600 * 750* 800mm
5000W	80V 500A	PTAL-5000L	400V 50A	PTAL-5000H	727 * 900* 1400mm
10KW	80V 500A	PTAL-10KL	400V 50A	PTAL-10KH	727 * 900* 1600mm
15KW	80V 500A	PTAL-15KL	400V 50A	PTAL-15KH	727* 900* 1600mm
20KW	80V 500A	PTAL-20KL	400V100A	PTAL-20KH	727* 900* 1800mm

■ SPECIFICATIONS

SPECIFICATION		MODEL	PTAL-200L	PTAL-300L	PTAL-500L	PTAL-1000L	PTAL-1500L
OPERATING RANGE		POWER	0 ~ 200W	0 ~ 300W	0 ~ 500W	0 ~ 1000W	0 ~ 1500W
		VOLTAGE	2.5 ~ 80V	2.5 ~ 80V	2.5 ~ 80V	2.5 ~ 80V	2.5 ~ 80V
		CURRENT	0 ~ 40A	0 ~ 60A	0 ~ 100A	0 ~ 200A	0 ~ 200A
MODE	CC	RANGE	0~19.99A / 20.0~40.0A	0~19.99A / 20.0~60.0A	0.00~19.99A / 20.0~100.0A	0~199.9A / 200A	0~199.9A / 200A
	CC	RESOLUTION	10mA / 100mA	10mA / 100mA	10mA / 100mA	100mA / 1A	100mA / 1A
	CR	RANGE	0.0625 ~ 8 KΩ	0.08 ~ 8KΩ	0.05 ~ 200.0Ω	0.025 ~ 200.0Ω	0.025 ~ 200.0Ω
EXT WAVE IN (Only CC Mode)			0~5V DC / 0~40A	0~5V DC / 0~60A	0~5V DC / 0~100A	0~5V DC / 0~200A	0~5V DC / 0~200A
VOLTAGE SENSE INPUT (V SENSE)			0 TO 84V	0 TO 84V	0 TO 84V	0 TO 84V	0 TO 84V
CURRENT MONITOR (I MONITOR)			0~5V DC / 0~40A	0~5V DC / 0~60A	0~5V DC / 0~100A	0~5V DC / 0~200A	0~5V DC / 0~200A
PROTECT	OPP(POWER)		210W	310W	510W	1010W	1515W
	OVP(VOLTAGE)		84V	84V	84V	84V	10.5V
	OCP(CURRENT)		42A	63A	105A	205A	510A
DISPLAY		VOLTAGE	3 1/2 AUTO 2 RANGE, 5 READINGS/Sec
		VOLTAGE	ACCURACY= ±0.03% OF RANGE + 2 DIGITS
		CURRENT	3 1/2 AUTO 2 RANGE, 5 READINGS/Sec
		CURRENT	ACCURACY= ±0.03% OF RANGE + 2 DIGITS
DYNAMIC		Rise/Fall Time	30us ~ 6ms
		Width Time	100us ~ 10ms
		Period Time	200us ~ 20ms
AC POWER SOURCE			AC 110/220V ± 10% , 50/60 ㎐ (CUSTOMER MADE)
OPERATING ENVIRONMENT			0 ℃ TO 50℃, 80% R.H.
WEIGHT (APPROX)			15 Kg	16 Kg	18 Kg	32 Kg	50 Kg
DIMENSION (WDH mm)			432 * 360* 177mm	432 * 360* 177mm	432 * 360* 177mm	432 * 500* 177mm	432 * 500* 223mm

SPECIFICATION		MODEL	PTAL-2000L	PTAL-3000L	PTAL-5000L	PTAL-10KL	PTAL-15KL
OPERATING RANGE		POWER	0 ~ 2000W	0 ~ 3000W	0 ~ 5000W	0 ~ 10KW	0 ~ 15KW
		VOLTAGE	2.5 ~ 80V	2.5 ~ 80V	2.5 ~ 80V	2.5 ~ 80V	3 ~ 80V
		CURRENT	0 ~ 200A	0 ~ 300A	0 ~ 200A	0 ~ 300A	0 ~ 500A
MODE	CC	RANGE	0~199.9A / 200A	LOW=0.0~199.9A / HIGH=200~300A	LOW=0.0~199.9A / HIGH=200A	LOW=0.0~199.9A / HIGH=200~300A	LOW=0.0~199.9A / HIGH=200~500A
	CC	RESOLUTION	100mA/1A	100mA / 1A	100mA / 1A	100mA / 1A	100mA / 1A
	CR	RANGE	0.0125 ~ 800.0Ω	0.008 ~ 8 KΩ	0.008 ~ 8 KΩ	0.005 ~ 8 KΩ	0.005 ~ 8 KΩ
EXT WAVE IN (Only CC Mode)			0~5V DC / 0~200A	0~5V DC / 0~300A (CC)	0~5V DC / 0~200A (CC)	0~5V DC / 0~300A (CC)	0~5V DC / 0~500A (CC)
VOLTAGE SENSE INPUT (V SENSE)			0 TO 84V	0 TO 84V	0 TO 84V	0 TO 84V	0 TO 84V
CURRENT MONITOR (I MONITOR)			0~5V DC / 0~200A	0~5V DC / 0~300A	0~5V DC / 0~200A	0~5V DC / 0~300A	0~5V DC / 0~500A
PROTECT	OPP(POWER)		2020W	3030W	5050W	10100W	15150W
	OVP(VOLTAGE)		84V	84V	84V	84V	84V
	OCP(CURRENT)		210A	305A	205A	310A	505A
DISPLAY		VOLTAGE	3 1/2 AUTO 2 RANGE, 5 READINGS/Sec
		VOLTAGE	ACCURACY= ±0.03% OF RANGE + 2 DIGITS
		CURRENT	3 1/2 AUTO 2 RANGE, 5 READINGS/Sec
		CURRENT	ACCURACY= ±0.03% OF RANGE + 2 DIGITS
DYNAMIC		Rise/Fall Time	30us ~ 6ms
		Width Time	100us ~ 10ms
		Period Time	200us ~ 20ms
AC POWER SOURCE			AC 110/220V ± 10% , 50/60 ㎐ (CUSTOMER MADE)
OPERATING ENVIRONMENT			0 ℃ TO 50℃, 80% R.H.
WEIGHT (APPROX)			80 Kg	100 Kg	150 Kg	200 Kg	280 Kg
DIMENSION (WDH mm)			600 * 750* 800mm	600 * 750* 1000mm	727 * 900* 1400mm	727 * 900* 1600mm	727 * 900* 1800mm
