■ FEATURE	■ APPLICATIONS
AC to AC Power Source (Frequency Converter) True Sine wave Output 운전모드 : CV (정전압), CF (정주파수) 출력 전압 : 0 ~ 300Vac (※옵션:500V/700V/기타사양) 출력 주파수 : 50Hz / 60Hz / 45Hz ~ 80Hz P.W.M(Pulse Width Modulation) type I.G.B.T High Freguency Switching Digital Control 방식 , 반도체 제어 방식 THD 3% 미만의 Distortion 주파수안정도: ±0.5%, 전압안정도: ≤ ±2%	수출 장비 및 수입 장비시험용 각종 전기,전자 관련 생산 및 R&D 시험용 MOTOR 및 관련 부품 구동 TEST 용 품질 보증 및 신뢰성 시험용 발전기 관련 전력 변환기기 계통 시험용
	■ OPTION
	External Analog V-Control Funtion Mode Remote Interface : RS-232C or RS-485 출력 전압 Low / High Range Mode V / I / Hz / PF / W / Var 디스플레이 복합메터 (45~70Hz)

■ SPECIFICATIONS

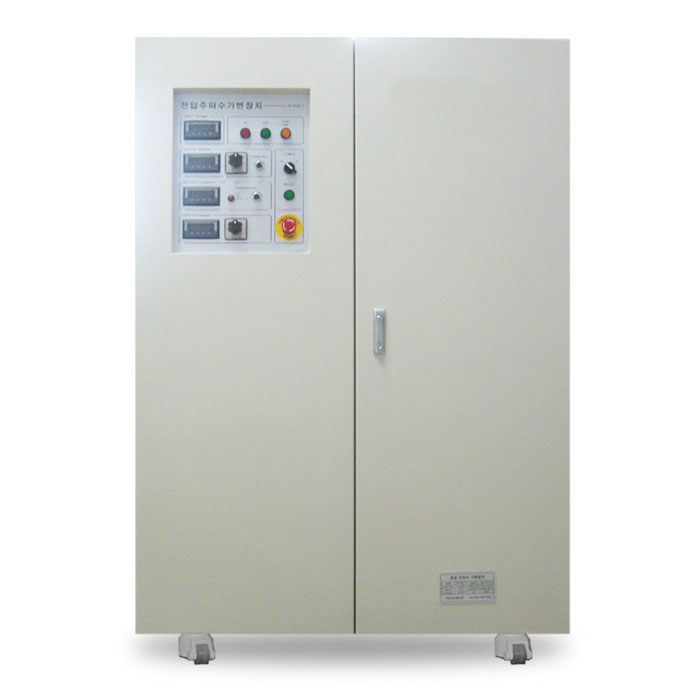

MODEL		PTFC-50KT	PTFC-75KT	PTFC-100KT	PTFC-150KT	PTFC-200KT
용 량		50KVA	75KVA	100KVA	150KVA	200KVA
회로 종류 구분		P.W.M (Pulse Width Modulation)
AC출력사양	운전모드	CV(정전압) , CF(정주파수)
	가변 주파수 범위	50Hz / 60Hz / 45Hz ~ 80Hz
	전압 가변 범위	0 ~300Vac , 3-PHASE (※옵션 500V/700V)
	전압 제어 분해능	1.0 V
	주파수 분해능	0.1Hz
	전압 안정도	≤ ±2%
	주파수 안정도	±0.5%
	왜율(T.H.D)	≤ ±3%
	역률(Power Factor)	0.8 LAG
	종합효율	Approx 85%
	출력 파형	True Sine Wave
	Transfer Time	Zero Break
	과도 응답속도	100mSec 이내 (±1% 이내로 복귀기준)
AC입력사양	입력 전압	380Vac , 1-PHASE or 3-PHASE (±10%) (※주문사양 110V/220V/380V/440V)
	입력 주파수	50Hz or 60Hz (이외 주파수 주문 사양)
보호기능	Circuit 보호	Electronic Circuit / Over Load / Short Ciruit Over voltage, EMI, RFI Noise Filtering
	물리적 보호	Over current (Breaker)
	냉각방식	Over temp / 강제 공랭방식 (Air Cooling Fan)
표시부	주파수 메터	3 1/2 Digital Display Meter
	전압,전류 메터	3 1/2 True RMS Digital Display Meter
절연특성	절연전압/절연저항	절연전압 AC 1500V, 60Hz, 1분간 // 절연저항 DC 500V측정시, 100MΩ이상
환경조건	온습도조건	Temp . 0~40℃ , Humidity. 0~90%
외함크기	WDH (mm) /1상입력	-	-	-	-	-
	WDH (mm) /3상입력	80012001600		90014001700	120015501800

■ SELECT GUIDE (모델명 구성 예 : PTFC- 용량 T - 전압)
